Spatz 5501 II (Ferrit-Antenne)

Spatz 5501; Elektroakustik (ID = 13953) Radio
Spatz 5501; Elektroakustik (ID = 2546308) Radio Spatz 5501; Elektroakustik (ID = 156896) Radio
Spatz 5501; Elektroakustik (ID = 156897) Radio Spatz 5501; Elektroakustik (ID = 156898) Radio
Spatz 5501; Elektroakustik (ID = 156899) Radio Spatz 5501; Elektroakustik (ID = 200608) Radio
Spatz 5501; Elektroakustik (ID = 207102) Radio Spatz 5501; Elektroakustik (ID = 207103) Radio
Spatz 5501; Elektroakustik (ID = 349436) Radio Spatz 5501; Elektroakustik (ID = 349437) Radio
Use red slider bar for more.
Spatz 5501; Elektroakustik (ID = 2546308) Radio
Elektroakustik: Spatz 5501 [Radio] ID = 2546308 1400x1050
Select picture or schematic to display from thumbnails on the right and click for download.
For model Spatz 5501 II (Ferrit-Antenne), Elektroakustik Hartmannsdorf, EAH, VEB(K), (Ostd.)

Country:  Germany
Manufacturer / Brand:  Elektroakustik Hartmannsdorf, EAH, VEB(K), (Ostd.)
Year: 1955/1956 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: DK192 DF191 DAF191 DL192
Main principle Superheterodyne (common); ZF/IF 473 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Storage and/or dry batteries / (85 / 1,4) Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Spatz 5501 [II ] - Elektroakustik Hartmannsdorf,
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 240 x 185 x 75 mm / 9.4 x 7.3 x 3 inch
Notes Erste Variante (I) mit Rahmenantenne.
Net weight (2.2 lb = 1 kg) 2.2 kg / 4 lb 13.5 oz (4.846 lb)
Price in first year of sale 169.00 DM
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb

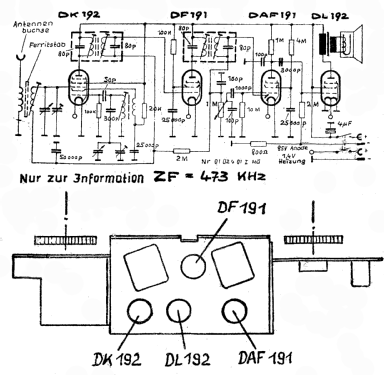

Circuit diagram reference Lange Schaltungen der Funkindustrie, Buch 3
Mentioned in Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967 (B.3)
Literature/Schematics (1) Funkverlag Hein, Service-DVD
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.
