1049D Ch= 120236-D
Emerson Radio & Phonograph Corp.; New York, NY
- País
- Estados Unidos
- Fabricante / Marca
- Emerson Radio & Phonograph Corp.; New York, NY
- Año
- 1956 ?
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 114787
-
- alternative name: Emerson Television
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 21
- Válvulas
- 6T4 6BZ7 6U8 6CB6 6CB6 6CB6 6AL5 6CB6 6AU6 6AL5 12AX7 6V6GT 12AU7 6K6GT 6SN7GT 6BQ6GTA 6AX4GT 1B3GT 5U4G 5U4G 17LP4
- Principio principal
- Superheterodino con paso previo de RF
- Gama de ondas
- Bandas de recepción puestas en notas.
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt
- Altavoz
- Altavoz dinámico (de imán permanente) / Ø 6 inch = 15.2 cm
- de Radiomuseum.org
- Modelo: 1049D Ch= 120236-D - Emerson Radio & Phonograph
- Anotaciones
-
Emerson model 1049D is a 21” b/w TV with US standard VHF tuner channels 2 thru
13, and 14 thru 83 UHF. Equipped with chassis 120236-D, VHF- UHF tuner 470738 and picture tube 17LP4.
- Documentación / Esquemas (1)

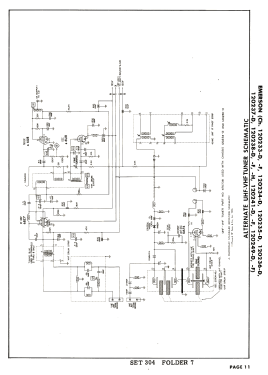

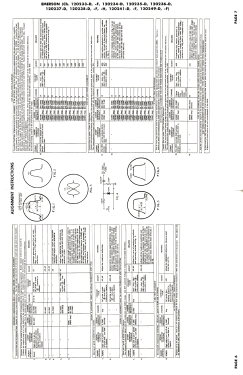

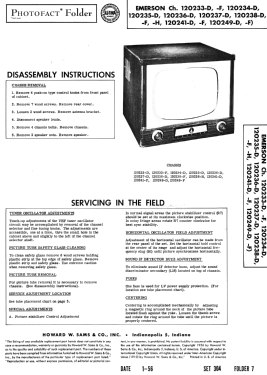

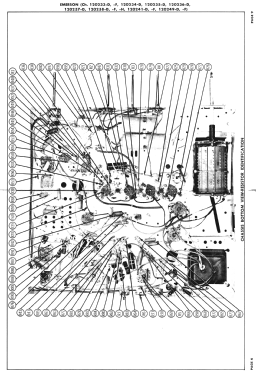

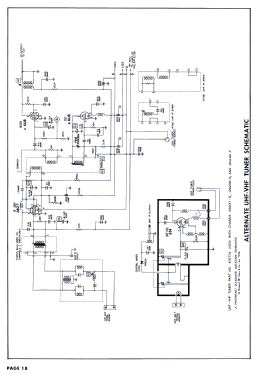

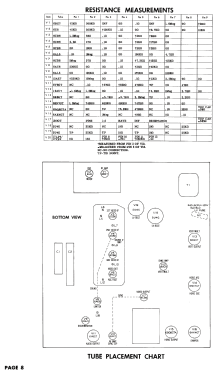

- Photofact Folder, Howard W. SAMS (Set 304 Folder 7 dated 1-56)
- Autor
- Modelo creado por Peter Hoddow. Ver en "Modificar Ficha" los participantes posteriores.
