• Land
• USA

• Hersteller / Marke
• Emerson Radio & Phonograph Corp.; New York, NY

• Jahr
• 1946

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 38484

• • anderer Name: Emerson Television

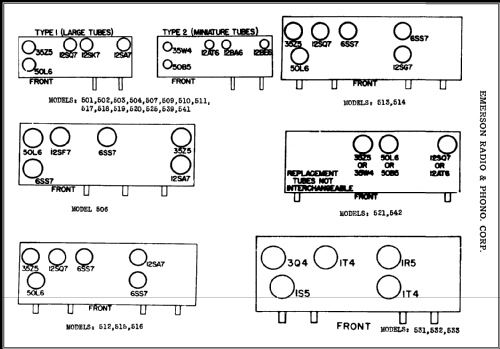

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 5

• Röhren
• 12BE6 12BA6 12AT6 50B5 35W4

• Hauptprinzip
• Superhet allgemein; ZF/IF 455 kHz; 2 NF-Stufe(n)

• Anzahl Kreise
• 6 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Allstromgerät / 105-125 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 5 inch = 12.7 cm

• Material
• Gerät mit Holzgehäuse

• von Radiomuseum.org
• Modell: 503 Ch= 120032 [Plain dial] - Emerson Radio & Phonograph

• Form
• Tischgerät ohne Drucktasten, bis 35 cm Breite (Kleingerät, meist dekorativ. Nur für Netzbetrieb, doch Transportgriff möglich).

• Bemerkung
• BC Band Tuning Range: 540-1620kHz. Built-in loop antenna. Chassis No.120032 has a plain dial.

• Originalpreis
• 32.00 $

• Datenherkunft extern
• Ernst Erb

• Datenherkunft
• Collector's Guide to Antique Radios (6th edition)

• Schaltungsnachweis
• Rider's Perpetual, Volume 16 = ca. 1948 and before

• Literaturnachweis
• Radio Retailing (Radio & Television R.) (May 1946 page 47, 97.)

• Literatur/Schema (1)
• Emerson Radio and Television Service Manual (Page 11)
