719F Ch= 120168-D

• Pays
• Etats-Unis

• Fabricant / Marque
• Emerson Radio & Phonograph Corp.; New York, NY

• Année
• 1953 ?

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 361192

• • alternative name: Emerson Television

• Images

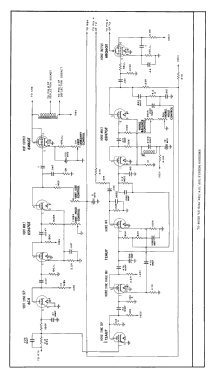

• Schémas

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 23

• Lampes / Tubes
• 6BQ7 6J6 6CB6 6CB6 6CB6 6AL5 6CB6 6AU6 6AU6 6AL5 6AV6 6V6GT 12AU7 6SN7GT 6SN7GT 6W6GT 6SN7GT 6BQ6GT 6W4GT 1X2A 5U4G 5U4G 17LP4

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 6 inch = 15.2 cm

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: 719F Ch= 120168-D - Emerson Radio & Phonograph

• Forme
• Modèle de table générique

• Remarques

• Emerson model 719F is a 17” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis 120168-D, VHF tuner 470696 and picture tube 17LP4. Typo in tube parts list, tube V18 : 6BQ7GT has to be 6BQ6GT.

• Schémathèque (1)

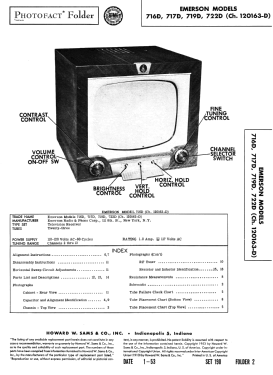

• Photofact Folder, Howard W. SAMS (Set 190, folder 2, dated 1-53)

• Schémathèque (2)
• Photofact Folder, Howard W. SAMS (set 195, folder 1, dated 2-53)

• Schémathèque (3)
• Photofact Folder, Howard W. SAMS (Set 211, folder 1, dated 8-53)

• Auteur
• Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
