• Pays
• Etats-Unis

• Fabricant / Marque
• Emerson Radio & Phonograph Corp.; New York, NY

• Année
• 1957 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 84003

• • alternative name: Emerson Television

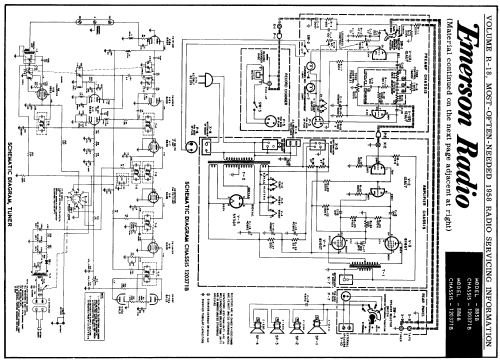

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 12

• Lampes / Tubes
• 6AQ6 6BA6 6AU6 6AU6 6AL5 6BE6 6AQ8 12AU7 12AU7 6V6GT 6V6GT 5Y3GT

• Principe général
• Super hétérodyne (en général); FI/IF 455/10700 kHz; 5 Etage(s) BF

• Circuits accordés
• 6 Circuits MA (AM)     8 Circuits MF (FM)

• Gammes d'ondes
• PO et FM

• Particularités
• Tourne disque / changeur (châssis)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 117 Volt

• Haut-parleur
• 4 HP

• De Radiomuseum.org
• Modèle: 885B Ch= 120371B - Emerson Radio & Phonograph

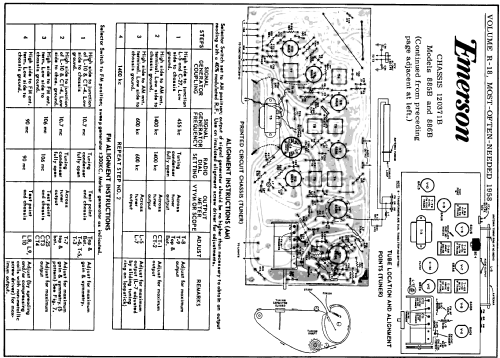

• Source du schéma
• Beitman Radio Diagrams Vol. 18, 1958

• Auteur
• Modèle crée par Egon Penker. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 2084 modèles d'appareils, 1148 avec des images et 1642 avec des schémas.
  Tous les appareils de Emerson Radio & Phonograph Corp.; New York, NY
