• Pays
• Etats-Unis

• Fabricant / Marque
• Emerson Radio & Phonograph Corp.; New York, NY

• Année
• 1938/1939

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 38816

• • alternative name: Emerson Television

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 4

• Lampes / Tubes
• 6D6 6C6 25L6 25Z5

• No. de transistors

• Semi-conducteurs
• L55BG

• Principe général
• Récepteur TRF - sans réaction (pas régénératif); 1 Etage(s) BF

• Circuits accordés
• 2 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Appareil tous courants (CA / CC) / 105-125 Volt

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique) / Ø 5 inch = 12.7 cm

• Matière
• Boitier en bakélite

• De Radiomuseum.org

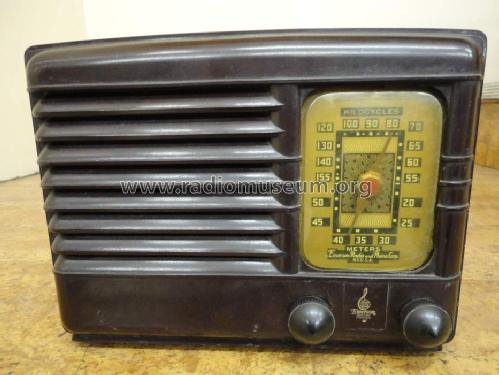

• Modèle: BM-206 Ch= BM - Emerson Radio & Phonograph

• Forme
• Modèle de table sans poussoirs, modèle cheminée

• Dimensions (LHP)
• 237 x 180 x 145 mm / 9.3 x 7.1 x 5.7 inch

• Remarques

• BC(540-1730kHz) band. Available in Walnut $9.95 or in Ivory $12.95.

• Source extérieure
• Ernst Erb

• Source
• Collector's Guide to Antique Radios 4. Edition

• Source du schéma
• Rider's Perpetual, Volume 9 = 1938 and before

• Littérature
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Schémathèque (1)
• Machine Age to Jet Age II

• Schémathèque (3)
• Emerson Folder Form. 39-22, 2-39 for 1939.
