• Pays
• Royaume Uni

• Fabricant / Marque
• Ferranti, GB

• Année
• 1952

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 141172

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• ECH42 EF41 EBC41 EL41 EZ40

• Principe général
• Super hétérodyne (en général); FI/IF 470 kHz; 2 Etage(s) BF

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO, GO et OC

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 200-250 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier en bois

• De Radiomuseum.org

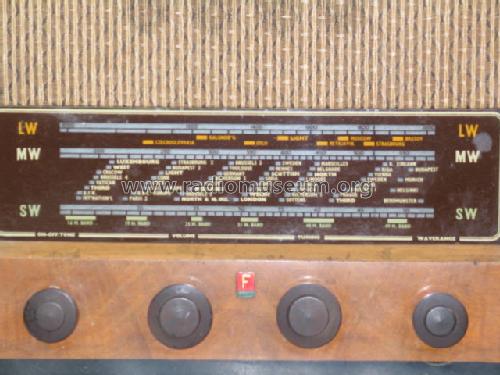

• Modèle: 225 - Ferranti, GB

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 530 x 395 x 210 mm / 20.9 x 15.6 x 8.3 inch

• Remarques
• SW band 16-50m.

• Source
• -- Schematic

• Schémathèque (1)
• R&TVS. Vol I (pre 1953), page 204.

• Auteur
• Modèle crée par Keith Staines. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 220 modèles d'appareils, 125 avec des images et 166 avec des schémas.
