• Pays
• Royaume Uni

• Fabricant / Marque
• Ferranti, GB

• Année
• 1954

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 144341

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• ECH42 EF41 EBC41 EL41 EZ40

• Principe général
• Super hétérodyne (en général); FI/IF 470 kHz; 2 Etage(s) BF

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO, GO et OC

• Particularités
• Tourne disque avec changeur

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 200-250 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• De Radiomuseum.org

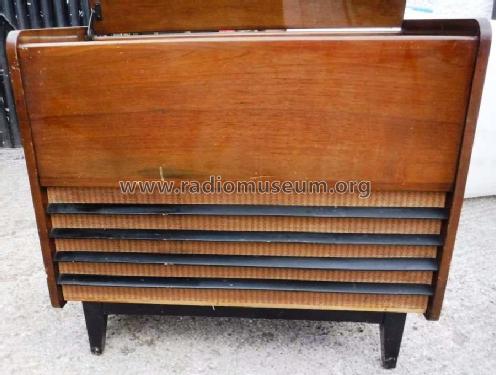

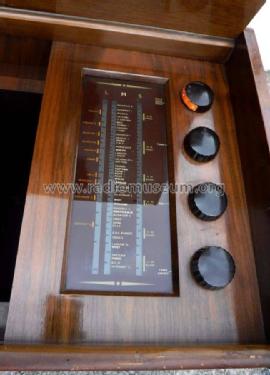

• Modèle: 345 - Ferranti, GB

• Remarques

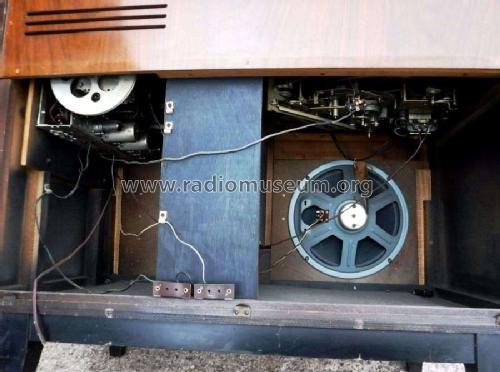

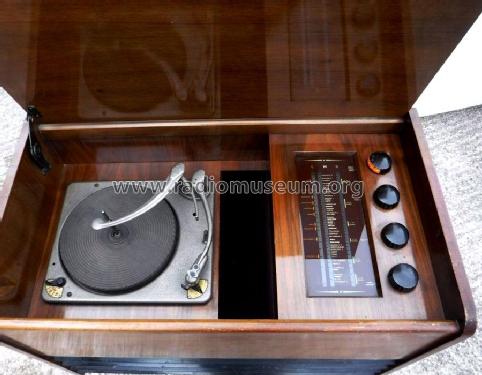

• Radiogram fitted with Garrard RC110 3 speed record changer, with turn over type crystal pick-up.

• Source
• -- Schematic

• Source du schéma
• Radio and TV Servicing books (R&TVS) book

• Auteur
• Modèle crée par Keith Staines. Voir les propositions de modification pour les contributeurs supplémentaires.
