4-A-60 Ch= 307-8-9047A

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Firestone Tire & Rubber Co. (Air Chief & Roamer, Airchief); Akron (OH)

• Anno
• 1948

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 40633

• Immagini

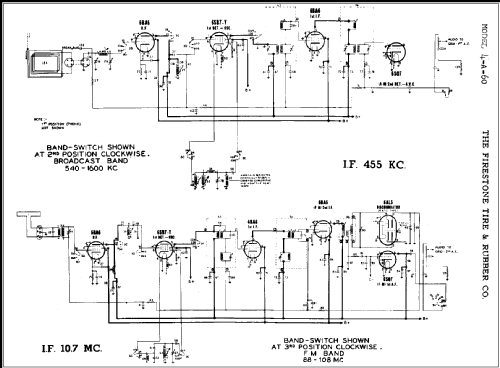

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 9

• Valvole
• 6BA6 6SB7Y 6BA6 6BA6 6SQ7 6AL5 6SJ7 6V6GT 5Y3GT

• Principio generale
• Supereterodina (in generale); ZF/IF 455/10700 kHz

• Gamme d'onda
• Onde medie (OM) e MF (FM).

• Particolarità
• Cambiadischi

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 117 Volt

• Altoparlante
• AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo) / Ø 10 inch = 25.4 cm

• Potenza d'uscita
• 3.5 W (qualità ignota)

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 4-A-60 Ch= 307-8-9047A - Firestone Tire & Rubber Co.

• Forma
• Console, con gambe d'appoggio basse (< 50%).

• Fonte esterna dei dati
• Ernst Erb

• Fonte dei dati
• Collector's Guide to Antique Radios 4. Edition

• Riferimenti schemi
• Rider's Perpetual, Volume 19 = 1949 and before

• Bibliografia
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Letteratura / Schemi (4)
• Photofact Folder, Howard W. SAMS (Set 38, Date 4/48, Folder 488-6)

• Altri modelli

• In questo link sono elencati 491 modelli, di cui 319 con immagini e 450 con schemi.
  Elenco delle radio e altri apparecchi della Firestone Tire & Rubber Co. (Air Chief & Roamer, Airchief); Akron (OH)
