Kleinsuper Erfurt 428GW

Kleinsuper Erfurt 428GW; Funkwerk Erfurt, VEB (ID = 1220978) Radio
Kleinsuper Erfurt 428GW; Funkwerk Erfurt, VEB (ID = 430868) Radio Kleinsuper Erfurt 428GW; Funkwerk Erfurt, VEB (ID = 452410) Radio
Kleinsuper Erfurt 428GW; Funkwerk Erfurt, VEB (ID = 452416) Radio Kleinsuper Erfurt 428GW; Funkwerk Erfurt, VEB (ID = 430871) Radio
Kleinsuper Erfurt 428GW; Funkwerk Erfurt, VEB (ID = 432277) Radio Kleinsuper Erfurt 428GW; Funkwerk Erfurt, VEB (ID = 430872) Radio
Kleinsuper Erfurt 428GW; Funkwerk Erfurt, VEB (ID = 430869) Radio Kleinsuper Erfurt 428GW; Funkwerk Erfurt, VEB (ID = 452419) Radio
Kleinsuper Erfurt 428GW; Funkwerk Erfurt, VEB (ID = 1436380) Radio Kleinsuper Erfurt 428GW; Funkwerk Erfurt, VEB (ID = 1438838) Radio
Use red slider bar for more.
Kleinsuper Erfurt 428GW; Funkwerk Erfurt, VEB (ID = 430868) Radio
Funkwerk Erfurt, VEB: Kleinsuper Erfurt 428GW [Radio] ID = 430868 933x649
Select picture or schematic to display from thumbnails on the right and click for download.
For model Kleinsuper Erfurt 428GW, Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH:

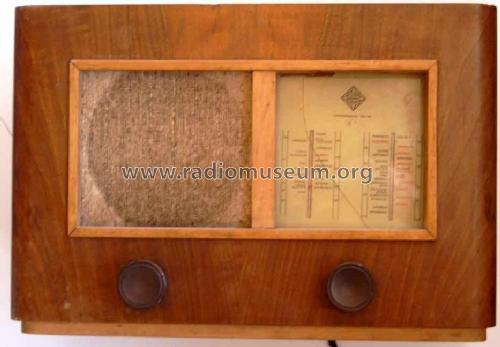

Frontansicht

Country:  Germany
Manufacturer / Brand:  Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH
Brand

FWE
Year: 1948/1949 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: UCH11 UCL11 UY11
Main principle Superhet, IF regeneration
Tuned circuits 4 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 16 cm = 6.3 inch
Power out
from Radiomuseum.org Model: Kleinsuper Erfurt 428GW - Funkwerk Erfurt, VEB, RFT Ostd
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 420 x 280 x 210 mm / 16.5 x 11 x 8.3 inch
Notes ZF-Audion. Einziges im Funkwerk Erfurt gebautes Radio.
Net weight (2.2 lb = 1 kg) 5.5 kg / 12 lb 1.8 oz (12.115 lb)
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Historische Radios Band IV (173B)
Literature/Schematics (1) Infoliste Dr. Börner
Picture reference Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.


All listed radios etc. from Funkwerk Erfurt, VEB, RFT (Ostd.) - vorm. Telefunken GmbH
Here you find 191 models, 167 with images and 73 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Funkwerk Erfurt, VEB: Kleinsuper Erfurt 428GW
Threads: 2 | Posts: 2
Hits: 948     Replies: 0
funkwe-erf: 428GW; Kleinsuper Erfurt
Reinhard Riek
29.Oct.13
  1

Der Empfänger ist offiziell von 1948 bis 1949 gebaut worden. Es hält sich hartnäckig das Gerücht, dass ein Exemplar des 428 dem Etappensieger der Friedensfahrt 1952 (wohl ein Pole) als Siegprämie überreicht worden sein soll. Ist eigentlich von der offiziellen Herstellungszeit gar nicht möglich. Nun ist aber eine Broschüre aufgetaucht, die den 17. Juni 1953 beinhaltet, dort ist auch die Rede von den Ereignissen im VEB Funkwerk Erfurt. In der Broschüre ist ein Bild von einer Fertigungsstrecke, bei der im Hintergrund noch einige Leergehäuse des 428 zu sehen sind. Demnach muss das Gerät auch 1953 noch gebaut worden sein. Es ist fraglich, wo die Geräte (die Auflage soll immerhin 800 Stück betragen haben), alle geblieben sind.


Hits: 1709     Replies: 0
funkwe-erf: 428GW; Kleinsuper Erfurt
Reinhard Riek
23.Apr.13
  1

Hallo,

Mir ist aufgefallen, dass die Bandfilterspulen des 428GW so aussehen, wie diejenigen Spulen, die ich vom Tonbandgerät BG26 vom VEB Messgerätewerk Zwönitz her kenne. Nun frage ich mich, ob etwa das Funkwerk Erfurt von Zwönitz beliefert worden ist (oder vom jeweiligen Zulieferer), oder ob das Erfurter Werk Spulen nach Zwönitz geliefert hat. Kann jemand beitragen, diese Frage zu klären? Weiß evtl. jemend, wer wen beliefert hat?

Oder sind die Spulen im 428GW tatsächlich Eigenentwicklungen des FWE, die nur hier verwendet worden sind?
