UY11

Information - Help
ID = 657

Country:
Europe
Brand: Common type Europe tube/semicond.
Developer: Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Tube type:  Half-Wave Vacuum Rectifier
Identical to UY11 = UY11g
Similar Tubes
Normally replaceable-slightly different:
  100Y11
Other base:
  UY1 ; UY1N ; UY21 ; UY3
First year Jul.1939 Tube leaflet collection E.Erb Analysis by original leaflets (V7, T8)
First Source (s)
Jun.1939 : Funkschau # 30
1939 : TR3916-145
Predecessor Tubes CY1   30NG
Successor Tubes 1947   UY41   UY82

Base German Steel Y8A, 1938 (Codex=R)
Filament Vf 50 Volts / If 0.1 Ampere / Indirect / Specified current AC/DC ~ = (Series working)
Dimensions (WHD)
incl. pins / tip
37 x 109 x mm / 1.46 x 4.29 x inch
Weight 40 g / 1.41 oz
Tube prices 10 Tube prices (visible for members only)
Information source Taschenbuch zum Röhren-Codex 1948/49

UY11: Courtesy Bureau Belper (De Muiderkring, Bussum), Scan Frank Philipse
Karel De Reus †

uy11_so.png UY11: rtt
Anonymous 10 Collector

More ...

Just Qvigstad
UY11: Telefunken Handb. d. Rundfunkröhren
Peter Hoddow

More ...
Usage in Models 8= 1939? ; 45= 1939 ; 5= 1940?? ; 14= 1940? ; 31= 1940 ; 4= 1941?? ; 4= 1941? ; 42= 1941 ; 2= 1942?? ; 11= 1942? ; 33= 1942 ; 1= 1943?? ; 7= 1943? ; 5= 1943 ; 2= 1944?? ; 1= 1944? ; 6= 1944 ; 2= 1945?? ; 2= 1945? ; 2= 1945 ; 2= 1946? ; 12= 1946 ; 3= 1947?? ; 7= 1947? ; 54= 1947 ; 3= 1948?? ; 15= 1948? ; 63= 1948 ; 1= 1949?? ; 9= 1949? ; 85= 1949 ; 2= 1950?? ; 7= 1950? ; 74= 1950 ; 2= 1951? ; 9= 1951 ; 2= 1952?? ; 7= 1952? ; 6= 1952 ; 1= 1953?? ; 1= 1953? ; 11= 1953 ; 1= 1954? ; 6= 1954 ; 1= 1955 ; 1= 1958?? ; 3= 9999

Quantity of Models at Radiomuseum.org with this tube (valve, valves, valvola, valvole, válvula, lampe):615


Collection of



UY11


Variants

UY11 von Lorenz, mit breitem Metallring am Sockel.

Als Ersatz für eine UY11 bis 60 mA.
Selenplatten und Ersatzwiderstand für den Heizfaden.


Forum contributions about this tube
UY11
Threads: 2 | Posts: 4
Hits: 2429     Replies: 2
UY11 Ersatz "nur für 60mA"
Markus Zluwa
25.May.17
  1

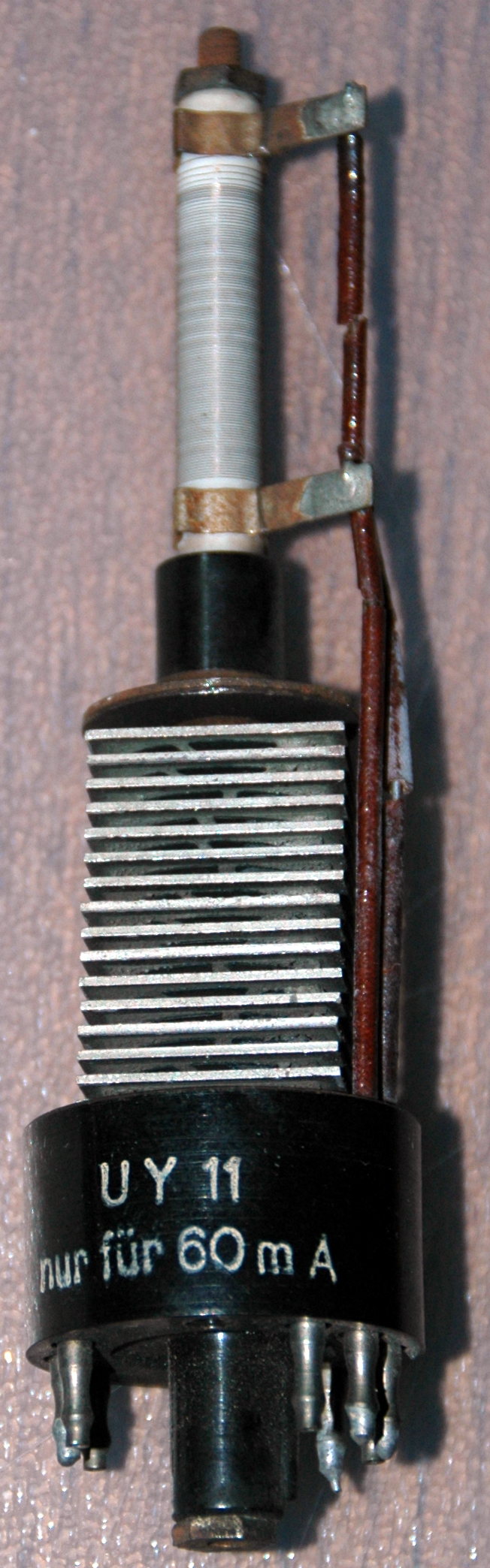

Ich bekam kürzlich diesen UY11 Ersatz. Ich nehme stark an das dies ein industriell gefertigtes Konstrukt ist da der Sockel keine Spuren der üblichen Vergussmasse zeigt die bei einer geschlachteten Röhre vorhanden wären und auch nur die Stifte des Sockels verzinnt sind die auch wirklich benötigt werden. Auch nehme ich an das sich die 60mA nicht auf den Heizstrom beziehen, denn das wäre dann ja eine absonderliche Abwichung von den üblichen 100mA, sondern auf den maximal zu entnehmenden Gleichstrom.

Ich kann diesen Selengleichrichter leistungsmäßig nicht abschätzen und beschriftet scheint er nicht zu sein. Von einem Test sehe ich ab da das Teil mindestens 30 Jahre in einem feuchten Schuppen lag, da ist damit zu rechnen das er zum Selen-gleich-riecht-er geworden ist.

Für mich spricht zumindest diese Beschriftung dafür das dies keine Bastlerarbeit ist.

Hat Jemand dieses Konstrukt schonmal in identischer Ausführung gesehen? Oder weiß gar wo dies gefertigt wurde?





Gruß

Markus Zluwa

Attachments

Heinz Höger
27.May.17
  2

Hallo Herr Zluwa,

Ein vollwertiger Ersatz für eine UY11 kann das nur bis 60mA sein. Deshalb sicher auch der Hinweis

auf dem Sockel. Die UY11 kann bis 140mA liefern.Interessant zu wissen wäre noch wie groß

der Widerstand ist,der obendrauf sitzt.

Da ein Selen-Element mit Sicherheit 20V eff. verträgt, wäre dieser hier bis 300V zu gebrauchen.

Der max. Strom ist ja von der Plattengröße abhängig. Angaben hierzu findet man in Datenblättern.

Beispiel : Der Einweggleichrichter C220C60E von SAF ist bei 20mm Seitenlänge  mit 150 mA max

angegeben.

Mit den besten Grüßen

Heinz Höger

Andreas Steinmetz
28.May.17
  3

Es liegt nahe, dass der im Bild zu sehende Widerstand der Ersatzwiderstand für den Heizfaden ist. Da die Heizdaten der UY11 mit 50V und 0,1A angegeben werden, sollte der Widerstand 500 Ohm bei min. 5W haben. Von der mechanischen Größe her könnte das passen. Da kein zweiter Widerstand zu sehen ist, wird der Selengleichrichter vmtl. ohne Vorwiderstand betrieben.


Hits: 3996     Replies: 0
UY11s eine neue Röhre von RFT?
Wolfgang Eckardt
25.Jan.06
  1 Falls einem Sammler beim Restaurieren eine UY11s über den Weg läuft, so sollte er sich nicht wundern, eventuell einen neuen Röhrentyp entdeckt zu haben.
In der Zeitschrift "Radio und Fernsehen" Heft 4/1954 beschwerte sich ein Leser über diese "neue UY11".



In der Nummer 7, also ein Vierteljahr später, kam die Antwort vom Hersteller - siehe oben. ..... ohne Kommentar .....
Ich hoffe, mit diesem Artikel eventuelle Irrtümer bei den Sammlerfreunden zerstreut zu haben. Vielleich auch eine Möglichkeit, die Überspannung durch die 230V statt 220V abzubauen.
W.E.


UY11
End of forum contributions about this tube
