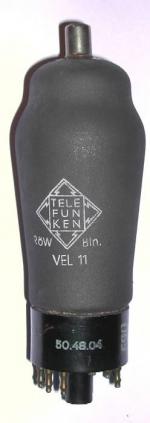

VEL11

Information - Hilfe
ID = 660

Land:
Deutschland / Germany
Marke: Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Entwickler: Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Typ:  ZweifachTetrode   Strahlbündel
Identisch mit VEL11
Ähnliche
Heizdaten anders:
  UEL11
Erste Serie 1947 Tube leaflet collection E.Erb Analysis by original leaflets
Erste Quelle(n)
1946 : Funk-Technik (FT) # 2
Jan.1947 : Funkschau # 2
Vorgänger VCL11
Nachfolger 1948   UEL11   UEL71

Sockel Stahlröhrensockel, normal-3/5, Y8A, 1938 (Codex=R) Obenanschluss-Kappe.
Anwender Radio/TV-Empfang etc.
Heizung Uf 90 Volt / If 0.05 Ampere / Indirekt / Spezifizierter Heizstrom für Allstrom ~ = (Serienheizung)
Beschreibung

In der kargen Nachkriegszeit war der Bedarf an kostengünstigen Empfängern besonders groß.

Hierzu erschien Ende 1946, Anfang 1947, die Verbundröhre VEL11, bestehend aus einer HF- Tetrode und einer Endtetrode, womit der Bau sparsamer Einkreis- Empfänger mit brauchbarer Qualität möglich wurde.

Die VEL11 überwand die Mängel der VCL11, hatte eine deutlich höhere Empfindlichkeit wie auch größere Sprechleistung.

In ihrer Gesamtleistung übertraf sie die VF7 und VL1 zusammen. [JR]


Sammlerpreise 5 Sammlerpreise (nur sichtbar für Mitglieder Radiomuseum.org)
Literatur Taschenbuch zum Röhren-Codex 1948/49
Tube Tester Data Avo CT160

VEL11: Radiomuseum Org
Egon Strampe

vel11_sock.png VEL11: RVF-Röhrenbuch-M1,1947
Anonym 15 Sammler


Just Qvigstad
VEL11: RVF-Röhrenbuch-M1,1947
Anonym 15 Sammler

Mehr...
Verwendung in Modellen 1= 1947?? ; 3= 1947? ; 22= 1947 ; 1= 1948? ; 19= 1948 ; 7= 1949 ; 1= 1950? ; 2= 1950 ; 2= 1951 ; 1= 1953

Anzahl Modelle bei Radiomuseum.org bestückt:59


Sammlung von



Mehr...


Forumsbeiträge zur Röhre
VEL11
Threads: 1 | Posts: 1
Klicks: 3931     Antworten: 0
VEL11 Tetrode curve families
Joe Sousa
24.Aug.10
  1

Fellow radiophiles,

I took the following curve families from the VEL11 by Telefunken that came with my Grundig Gloria 51GW.

Tube emission seems pretty good because the power tetrode section is rated to draw 22mA with G1=-6V and G2=200V, and this specification point is met at the far right of the sixth curve from the top in the first plot.

The power tetrode section with 200V and 100V at G2

The detector tetrode section with 20V and 30V at G2

These curves suggest that the detector tetrode is constructed as a classic tetrode, while the power tetrode has no kink and has the sharp knee that is typical of beam tetrodes.

Best regards,

-Joe
