Rudelsburg S1049E/3

Rudelsburg S1049E/3; Funkwerk Halle FWH, (ID = 17855) Car Radio

Rudelsburg S1049E/3; Funkwerk Halle FWH, (ID = 571433) Car Radio

Rudelsburg S1049E/3; Funkwerk Halle FWH, (ID = 207335) Car Radio

Rudelsburg S1049E/3; Funkwerk Halle FWH, (ID = 1178724) Car Radio

Rudelsburg S1049E/3; Funkwerk Halle FWH, (ID = 2285439) Car Radio
Rudelsburg S1049E/3; Funkwerk Halle FWH, (ID = 1177606) Car Radio Rudelsburg S1049E/3; Funkwerk Halle FWH, (ID = 42349) Car Radio
Rudelsburg S1049E/3; Funkwerk Halle FWH, (ID = 54201) Car Radio Rudelsburg S1049E/3; Funkwerk Halle FWH, (ID = 1177601) Car Radio
Rudelsburg S1049E/3; Funkwerk Halle FWH, (ID = 1177602) Car Radio Rudelsburg S1049E/3; Funkwerk Halle FWH, (ID = 1177603) Car Radio
Rudelsburg S1049E/3; Funkwerk Halle FWH, (ID = 1177605) Car Radio Rudelsburg S1049E/3; Funkwerk Halle FWH, (ID = 1178723) Car Radio
Rudelsburg S1049E/3; Funkwerk Halle FWH, (ID = 1270836) Car Radio Rudelsburg S1049E/3; Funkwerk Halle FWH, (ID = 1270837) Car Radio
Use red slider bar for more.
Rudelsburg S1049E/3; Funkwerk Halle FWH, (ID = 1177606) Car Radio
Funkwerk Halle FWH,: Rudelsburg S1049E/3 [Car Radio] ID = 1177606 933x500
Select picture or schematic to display from thumbnails on the right and click for download.
For model Rudelsburg S1049E/3, Funkwerk Halle (FWH), VEB (Ostd.)

Country:  Germany
Manufacturer / Brand:  Funkwerk Halle (FWH), VEB (Ostd.)
Year: 1955/1956 Category: Car Radio, perhaps also + sound player/recorder
Valves / Tubes 6: EF13 ECH11 EBF80 EC92 EL84 EZ80
Main principle Superhet with RF-stage; ZF/IF 468 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast and Short Wave (SW).
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 6 /12 Volt
Loudspeaker - This model requires external speaker(s).
Power out 1.5 W (unknown quality)
from Radiomuseum.org Model: Rudelsburg S1049E/3 - Funkwerk Halle FWH, VEB Ostd.
Material Metal case
Shape Miscellaneous shapes - described under notes.
Notes Dreiteiliger Autosuper: Bedienteil 200×88×182 mm³, Verstärker-und Netzteil 280×100×125 mm³, runder Lautsprecher Dm 205 mm, 70 mm hoch. Feintrieb für KW. Anschlussmöglichkeit für bis zu 4 Lautsprecher. Durch umlöten auf 6 oder 12 V, + oder - an Masse umstellbar, dabei ist der Zerhacker austauschen.
In Spezialausführung auch als Omnibus-Rundfundfunk- und Sprachübertragungsanlage S1049E/3-O.
Net weight (2.2 lb = 1 kg) 9.5 kg / 20 lb 14.8 oz (20.925 lb)
Price in first year of sale 474.00 DM
Collectors' prices
External source of data E. Erb 3-907007-36-0

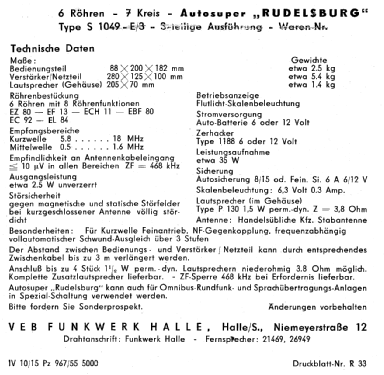

Source of data -- Original prospect or advert / Radiokatalog Band 2, Ernst Erb
Mentioned in Historische Radios Band IV (175)


All listed radios etc. from Funkwerk Halle (FWH), VEB (Ostd.)
Here you find 30 models, 24 with images and 27 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Funkwerk Halle FWH,: Rudelsburg S1049E/3
Threads: 1 | Posts: 1
Hits: 1166     Replies: 0
funkwe-hal: S1049E/3; Rudelsburg-Netzteil
Volker MARTIN
11.Jul.12
  1

 Liebe Radiofreunde,

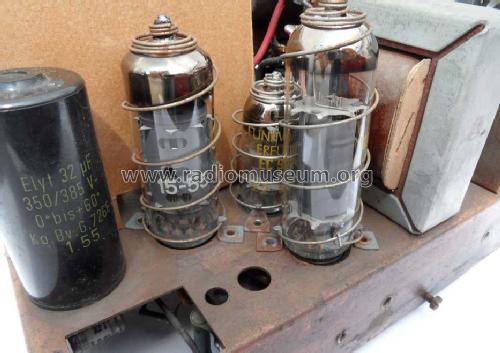

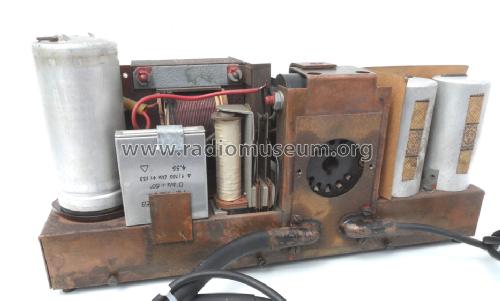

ein Original-Netzteil mit 6V-Zerhacker für den Autosuper „Rudelsburg“  vom Funkwerk Halle konnte ich letztens nach Restaurierung in meine Sammlung übernehmen. Hier im Radiomuseum habe ich die Bilder dazu unter diesem Gerät hochgeladen.

Volker Martin
