Kraftverstärker 25 Watt V25, Typ 8321.5

Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 1601162) Ampl/Mixer

Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 110302) Ampl/Mixer

Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 1601156) Ampl/Mixer

Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 1601157) Ampl/Mixer

Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 1601158) Ampl/Mixer

Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 1601159) Ampl/Mixer

Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 1601160) Ampl/Mixer

Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 1601161) Ampl/Mixer
Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 56147) Ampl/Mixer Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 56152) Ampl/Mixer
Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 56149) Ampl/Mixer Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 56148) Ampl/Mixer
Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 56150) Ampl/Mixer Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 56151) Ampl/Mixer
Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 183501) Ampl/Mixer Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 452569) Ampl/Mixer
Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 452570) Ampl/Mixer Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 1601298) Ampl/Mixer
Use red slider bar for more.
Kraftverstärker 25 Watt V25, Typ 8321.5; Funkwerk Kölleda, (ID = 56147) Ampl/Mixer
Funkwerk Kölleda,: Kraftverstärker 25 Watt V25, Typ 8321.5 [Ampl/Mixer] ID = 56147 933x297

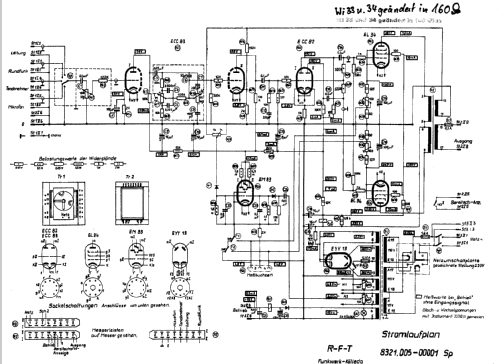

Select picture or schematic to display from thumbnails on the right and click for download.
For model Kraftverstärker 25 Watt V25, Typ 8321.5, Funkwerk Kölleda, VEB, RFT, - vorm. Neutrowerk, Neutro-Werk (Ostd.):

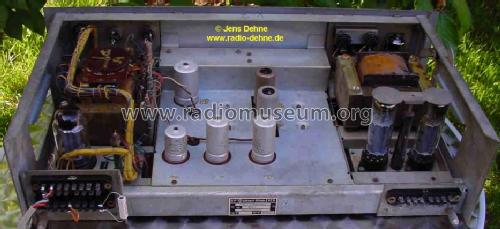

unrestaurierter Zustand

Country:  Germany
Manufacturer / Brand:  Funkwerk Kölleda, VEB, RFT, - vorm. Neutrowerk, Neutro-Werk (Ostd.)
Year: 1959–1965 Category: Audio Amplifier or -mixer
Valves / Tubes 6: ECC83 ECC82 EL34 EL34 EM83 EYY13
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out 25 W (unknown quality)
from Radiomuseum.org Model: Kraftverstärker 25 Watt V25, Typ 8321.5 - Funkwerk Kölleda, VEB, RFT, -
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 520 x 134 x 310 mm / 20.5 x 5.3 x 12.2 inch
Notes

NF-Ausgang ≥400 Ω für 100-V-Technik, 4 umschaltbare Eingänge; Lautstärke-, Höhen- und Tiefenregler; Einschubgerät (Chassis) für Kölleda-ELA-Technik, Anschlüsse über drei 16-pol. Messerleisten auf der Rückseite.
Symmetrie- und Arbeitspunkteinstellung von außen über Servicetasten und EM83 kontrollier- bzw. einstellbar.  - Endstufe in Ultralinearschaltung mit ≤ 3% Klirrfaktor, Frequenzbereich 30 ... 15.000 Hz.

Passendes Metall-Gehäuse Typ 4008, dann als Modell V25 / 4008.



Net weight (2.2 lb = 1 kg) 14.5 kg / 31 lb 15 oz (31.938 lb)
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in - - Manufacturers Literature (Bedienanleitung)
Documents about this model

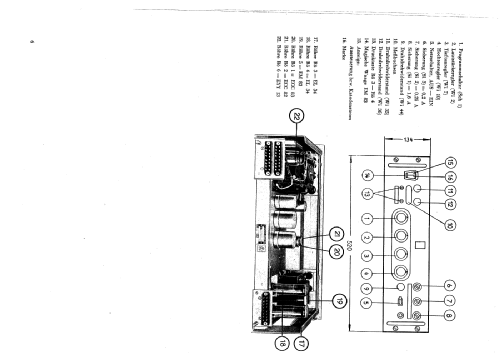

  Bedienungsanleitung V25/1959 1868 KB

Model page created by Jens Dehne. See "Data change" for further contributors.
