• Year
  • 1951
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 158562

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 2
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org

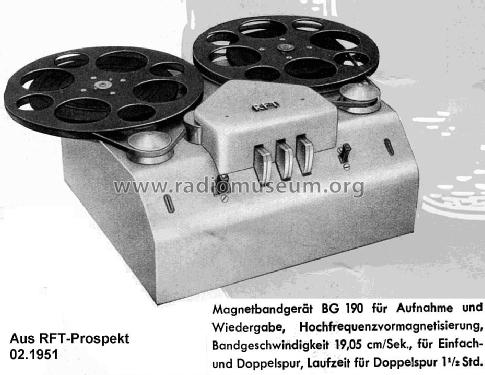

  • Model: Magnetband-Gerät BG19-0 - Funkwerk Leipzig, VEB, - vorm.
  • Shape
  • Tablemodel, with any shape - general.
  • Notes
  • 50-6500 Hz +/-3dB,distortion 6%. 19cm/s Halbspur, 50-6500 Hz +/-3dB, Klirrfaktor 6%. Ohne Löschkopf (siehe Löschdrossel BG19-LD), Hf-Vormagnetisierung, nur Wiedergabeverstärker. Aufnahme vom Lautsprecherausgang (Radio/Verstärker), Übersteuerungsanzeige durch Glimmlampe.
  • Literature/Schematics (1)
  • Heckenast-Zsadánszky: Mágneses hangrögzítés, Budapest 1954.
