Tischmikrofon KM/T70/53

Tischmikrofon KM/T70/53; Funkwerk Leipzig, (ID = 381731) Microphone/PU Tischmikrofon KM/T70/53; Funkwerk Leipzig, (ID = 650724) Microphone/PU

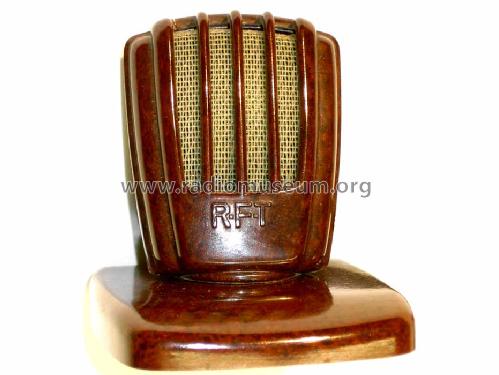

Tischmikrofon KM/T70/53; Funkwerk Leipzig, (ID = 549603) Microphone/PU Tischmikrofon KM/T70/53; Funkwerk Leipzig, (ID = 549605) Microphone/PU
Tischmikrofon KM/T70/53; Funkwerk Leipzig, (ID = 549606) Microphone/PU Tischmikrofon KM/T70/53; Funkwerk Leipzig, (ID = 549608) Microphone/PU
Tischmikrofon KM/T70/53; Funkwerk Leipzig, (ID = 549609) Microphone/PU Tischmikrofon KM/T70/53; Funkwerk Leipzig, (ID = 650725) Microphone/PU
Tischmikrofon KM/T70/53; Funkwerk Leipzig, (ID = 1934482) Microphone/PU Tischmikrofon KM/T70/53; Funkwerk Leipzig, (ID = 1934486) Microphone/PU
Use red slider bar for more.

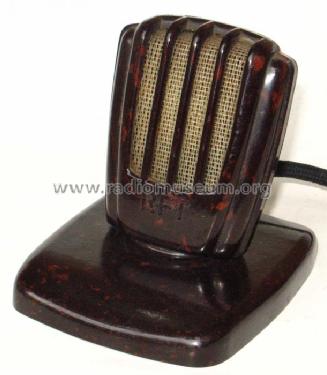

Tischmikrofon KM/T70/53; Funkwerk Leipzig, (ID = 381731) Microphone/PU
Funkwerk Leipzig,: Tischmikrofon KM/T70/53 [Microphone/PU] ID = 381731 612x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Tischmikrofon KM/T70/53, Funkwerk Leipzig, VEB, - vorm. Körting-Radio (Ostd.)

Country:  Germany
Manufacturer / Brand:  Funkwerk Leipzig, VEB, - vorm. Körting-Radio (Ostd.)
Year: 1953 Category: Microphone or Pick-up element
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Tischmikrofon KM/T70/53 - Funkwerk Leipzig, VEB, - vorm.
Material Bakelite case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 80 x 82 x 100 mm / 3.1 x 3.2 x 3.9 inch
Notes Kristallkapsel, auch als Zubehör für die Tonbandgeräte der MTG-Reihe. Für Stativ geeignet, da Fuß abschraubbar.
Net weight (2.2 lb = 1 kg) 0.2 kg / 0 lb 7 oz (0.441 lb)
Source of data -- Collector info (Sammler)

Model page created by Wolfgang Eckardt. See "Data change" for further contributors.



All listed radios etc. from Funkwerk Leipzig, VEB, - vorm. Körting-Radio (Ostd.)
Here you find 154 models, 107 with images and 34 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Funkwerk Leipzig,: Tischmikrofon KM/T70/53
Threads: 2 | Posts: 4
Hits: 1057     Replies: 0
funkwe-lei: KM/T70/53; Tischmikrofon
Werner Wussow
02.Jan.16
  1

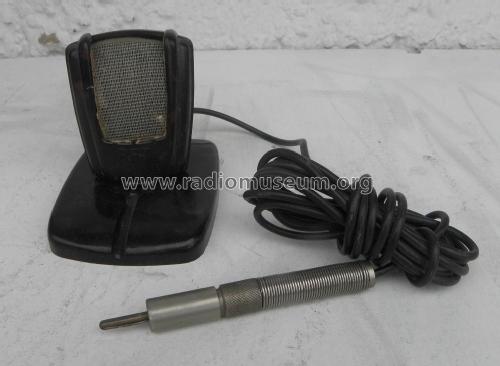

Hallo Herr Hamel, ich bin vor einigen Tagen in Besitz des Tischmikrofons mit Stecker gekommen. Es sieht danach aus, dass an meinem Mikro, sich der Originalstecker befindet. Ich habe Bilder des Mikros und des Steckers eingestellt. Viele Grüße Werner Wussow


Hits: 1565     Replies: 2
funkwe-lei: KM/T70/53 (KM/T 70/53); Tischmikrofon
Andreas Hamel
09.Aug.09
  1

Ich habe das oben bezeichnete Mikrofon in meiner Sammlung. Dieses Gerät hat einen seltsamen, mir unbekannten Stecker (siehe Bild in der Anlage). Es handelt sich nicht um einen Diodenstecker oder einen frühen Coax (HF)-Stecker, sondern um einen Stecker mit Zentral-Stirnkontakt und einer Metallhülse als Außenkontakt. In diese Metallhülse ist eine Längsnut eingefräst, die nach ca. 12mm in eine Ringnut übergeht - höchstwahrscheinlich zur Arretierung in der Buchse.

Kennt jemand diese Stecker und weiß bei welchen Geräten sie zum Einsatz kamen?

Über eine Antwort würde ich mich freuen.

Mit freundlichen Grüßen

A. Hamel







Attachments

Wolfgang Eckardt
15.Aug.09
  2

Hallo Herr Hamel,

dieser Spezialstecker fand meines Wissens bei einigen Kristallmikrofonen aus dem Funkwerk Leipzig Anwendung, wenn sie direkt zusammen mit einem Vorverstärker eingesetzt wurden. Ich kenne z.B. den Mikrofon-Vorverstärker MV4053 mit einem solchen Mikrofon-Eingang. Er ist im RM angelegt und man kann auf einigen Modellbildern die Eingangs-Buchse deutlich sehen.

Warum dieser Spezialstecker eingesetzt wurde, obwohl es ja bereits andere Typen gab, entzieht sich meiner Kenntnis.

Mit bestem Gruß

Wolfgang Eckardt

Andreas Hamel
18.Aug.09
  3

Hallo Herr Eckardt,

danke für die Info. Da mir ein solcher Steckertyp bisher nicht bekannt war, fiel mir eine Zuordnung schwer. Durch Ihre Info konnte ich mein Wissen wieder etwas erweitern.

Nun bleibt die Spannung, ob noch andere Geräte außer besagter Kristallmikrofone aus dieser Zeitepoche auftauchen, die diesen Stecker oder zugehörige Buchse besitzen.

Mit freundlichen Grüßen

Andreas Hamel


Funkwerk Leipzig,: Tischmikrofon KM/T70/53
End of forum contributions about this model
