• Year
  • 1960 ?
  • Category
  • Miscellaneous (Other, Various) - see notes
  • Radiomuseum.org ID
  • 306244
    • alternative name: Bernburg Funkw. A. Ulrich
    • Brand: Radio Jäckel

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • No Power needed
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Bakelite or Plastics (type unknown)
  • from Radiomuseum.org
  • Model: Teilnehmeranschlussdose TAD1001 - Funkwerkstätten Bernburg, PGH;
  • Shape
  • Miscellaneous shapes - described under notes.
  • Dimensions (WHD)
  • 151 x 104 x 33 mm / 5.9 x 4.1 x 1.3 inch
  • Notes
  • Anschlussdose für Rundfunk- und Fernsehgeräte an Gemeinschaftsantennenanlagen.
    Anschlüsse für Fernsehen (60 Ω, asymmetrisch-koaxial), UKW (240 Ω, symmetrisch) und KML (2000 Ω / 500 Ω, asymmetrisch).

    Ausführungen als Imputzdose = TAD1001-IP oder Aufputzdose = TAD1001-AP.

  • Net weight (2.2 lb = 1 kg)
  • 0.3 kg / 0 lb 10.6 oz (0.661 lb)
  • Price in first year of sale
  • 23.94 Mark
  • Mentioned in

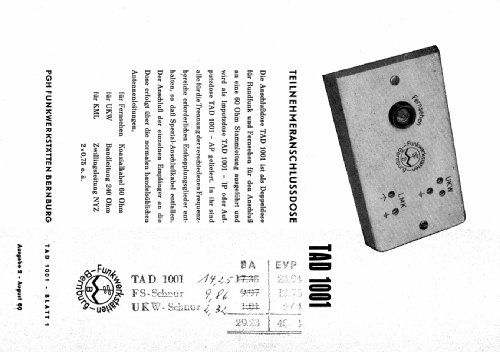

  • -- Original-techn. papers.
  • Author
  • Model page created by Michael Mischke. See "Data change" for further contributors.
