• Country
• Germany

• Manufacturer / Brand
• Funkwerkstätten Bernburg, PGH; Bernburg/Saale (Ostd.)

• Year
• 1960 ??

• Category
• Miscellaneous (Other, Various) - see notes

• Radiomuseum.org ID
• 256354

• • alternative name: Bernburg Funkw. A. Ulrich
  • Brand: Radio Jäckel

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• No Power needed

• Loudspeaker
• - - No sound reproduction output.

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Verteiler 3017 - Funkwerkstätten Bernburg, PGH;

• Dimensions (WHD)
• 80 x 67 x 34 mm / 3.1 x 2.6 x 1.3 inch

• Notes

• Kabelverteiler in UKW- und Fernseh-Antennenanlagen für mehrere Teilnehmer. Klemmanschlüsse für Koaxialkabel.

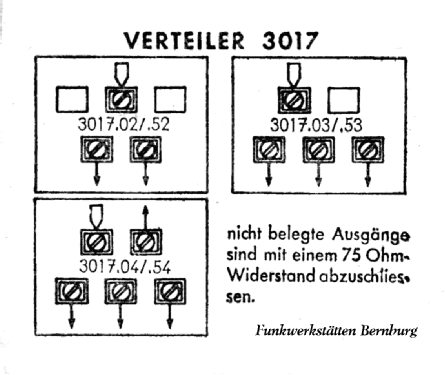

  Der Verteiler 3017 wird in verschiedenen Varianten geliefert:

  • 3017.02 für 2 Teilnehmer, Plastegehäuse; 3017.52 Metallgehäuse
  • 3017.03 für 3 Teilnehmer, Plastegehäuse; 3017.52 Metallgehäuse
  • 3017.04 für 4 Teilnehmer, Plastegehäuse; 3017.54 Metallgehäuse

  Nicht belegte Ausgänge sind mit einem Widerstand 75 Ω abzuschließen.

• Mentioned in
• -- Original-techn. papers.

• Author
• Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
