Météor Tropic

Gaillard; Paris

Data
Forum
Pictures
Collections

  • Year
  • 1958
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 319310

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 8
  • Main principle
  • Superhet with RF-stage; ZF/IF 455 kHz; 3 AF stage(s)
  • Tuned circuits
  • 8 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and more than two Short Wave bands.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 145; 220; 245 Volt
  • Loudspeaker
  • Permanent or electro-dynamic (moving coil), system not known yet.
  • Power out
  • 4 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Météor Tropic - Gaillard; Paris
  • Shape
  • Tablemodel with Push Buttons.
  • Notes

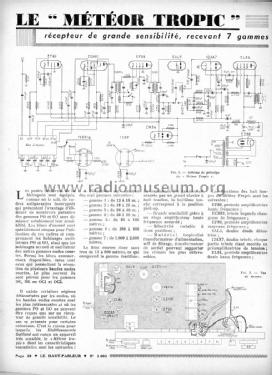

  • Réception sur antenne des sept gammes de 13 à 600 mètres, comprenant la gamme maritime :

    • gamme 1 : de 13 à 18 mètres
    • gamme 2 : de 18 à 26 mètres
    • gamme 3 : de 26 à 40 mètres
    • gamme 4 : de 40 à 60 mètres
    • gamme 5 : de 60 à 130 mètres
    • gamme 6 : de 180 à 600 mètres
    • gamme 7 : de 1000 à 2000 mètres

    La commande des gammes est assurée par un clavier à huit touches, la huitième touche correspond à la position pick-up.

    Grande sensibilité grâce à un étage amplificateur haute fréquence accordé ;
    Sélectivité variable à deux positions ;
    Matériel tropicalisé  les transformateur d'alimentation, self de filtrage, transformateur de sortie pouvant supporter les climats les plus défavorables.

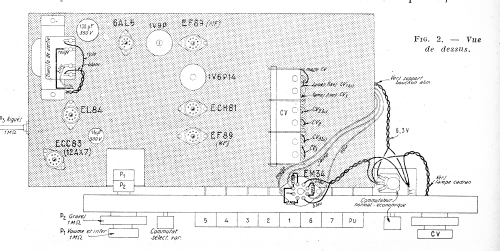

    Les fonctions des huit lampes du Météor Tropic sont les suivantes :
    EF89, pentode amplificatrice haute fréquence ;
    ECH81,triode heptode chan-geuse de fréquence ;
    EF89, pentode amplificatrice moyenne fréquence ;
    6AL5, double diode détectrice ;
    12AX7,double triode, chaque partie triode étant montée en préamplificatrice de tension ;
    EL84, pentode amplificatrice finale basse fréquence ;
    EM34, indicateur cathodique ;
    EZ80, valve biplaque redresseuse.

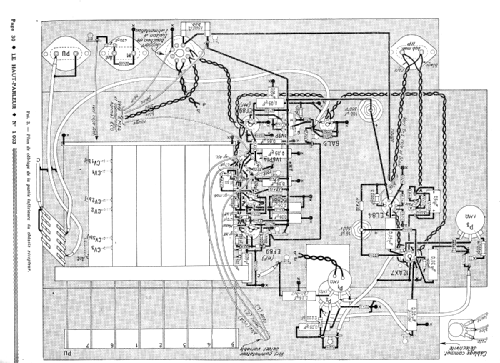

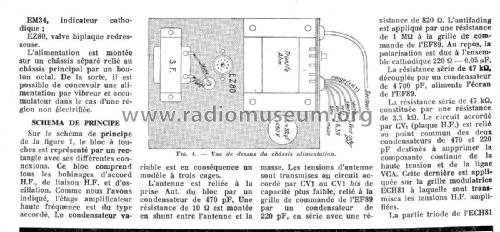

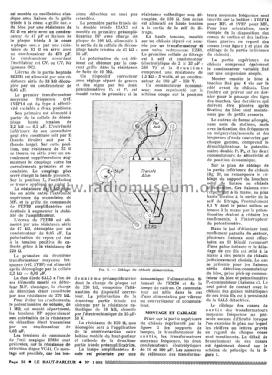

    L'alimentation est montée sur un châssis séparé relié au châssis principal par un bouton octal. De la sorte, il est possible de concevoir une alimentation par vibreur et accumulateur dans le cas d'une région non électriflée.
