• Pays
• Etats-Unis

• Fabricant / Marque
• Gamble-Skogmo, Inc.; Minneapolis, MN

• Année
• 1951 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 41157

• • Brand: Coronado

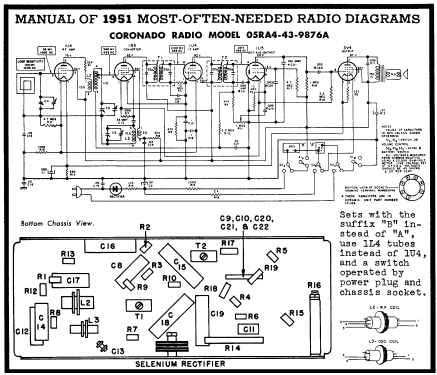

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• 1U4 1R5 1U4 1U5 3V4

• Principe général
• Super hétérodyne avec étage HF; FI/IF 455 kHz; 2 Etage(s) BF

• Circuits accordés
• 7 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Secteur et Piles (tous types). / 90; 9; 117 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• De Radiomuseum.org
• Modèle: 05RA4-43-9876B - Gamble-Skogmo, Inc.;

• Remarques
• Selenium Rectifier .Line supply is AC/DC. Built in loop antenna.

• Source extérieure
• Ernst Erb

• Source du schéma
• Rider's Perpetual, Volume 22, covering 1951

• Schémathèque (1)
• Beitman Radio Diagrams, Vol. 11, 1951
