Centralino G1524C

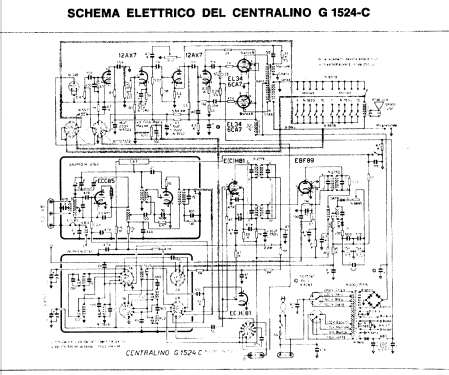

Centralino G1524C; Geloso SA; Milano (ID = 398394) Radio
Centralino G1524C; Geloso SA; Milano (ID = 1633362) Radio Centralino G1524C; Geloso SA; Milano (ID = 1633364) Radio
Centralino G1524C; Geloso SA; Milano (ID = 398393) Radio Centralino G1524C; Geloso SA; Milano (ID = 1232941) Radio
Centralino G1524C; Geloso SA; Milano (ID = 1633363) Radio Centralino G1524C; Geloso SA; Milano (ID = 1633366) Radio
Centralino G1524C; Geloso SA; Milano (ID = 1633368) Radio Centralino G1524C; Geloso SA; Milano (ID = 1633369) Radio
Use red slider bar for more.
Centralino G1524C; Geloso SA; Milano (ID = 1633362) Radio
Geloso SA; Milano: Centralino G1524C [Radio] ID = 1633362 930x698
Select picture or schematic to display from thumbnails on the right and click for download.
For model Centralino G1524C, Geloso SA; Milano

Country:  Italy
Manufacturer / Brand:  Geloso SA; Milano
Year: 1966 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EBF89 12AX7 12AX7 EL34 or 6CA7 EL34 or 6CA7
Main principle Super-Heterodyne (Super in general); ZF/IF 467/10700 kHz
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 100-250 Volt
Loudspeaker 7 or more Loudspeakers
Power out 25 W (unknown quality)
from Radiomuseum.org Model: Centralino G1524C - Geloso SA; Milano
Material Metal case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 520 x 266 x 260 mm / 20.5 x 10.5 x 10.2 inch
Notes Gamme d'onda: oc 20-65 mt, om 190-580 mt, ol 850-2000 mt, ouc 87-108 MHz.
Possibilità di collegare 20 altoparlanti con trasformatore di linea da 250 ohm.
Altoparlante di controllo diametro 100 mm.
Riproduzione fonografica in unione a un mobiletto fonografico N. 1519.
Literature/Schematics (1) Bollettino Tecnico Geloso (n. 99A, 1966)

Model page created by Giuseppe Antonio Tusini. See "Data change" for further contributors.



All listed radios etc. from Geloso SA; Milano
Here you find 800 models, 724 with images and 557 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Geloso SA; Milano: Centralino G1524C
Threads: 2 | Posts: 6
Hits: 1685     Replies: 2
geloso: G1524C; Centralino -INTERRUTTORI -
Gabriele Seccia
21.May.12
  1

Saluti ai soci sto cercando 10 interruttori come quelli montati su questo centralino , ( vedere foto allegata) , Se qualcuno puo indicarmi dove potrei reperirli , Ringrazio anticipatamente.

Saluti Seccia Gabriele

Attachments

Ernst Röggla
22.May.12
  2

Salve sig. Gabriele,

Se va su ebay.com e cerca col numero 320823143390 trova degli interruttori molto similli al suo campione.

cordialmente  Ernesto

Gabriele Seccia
22.May.12
  3

Salve Ernesto , piu che simili direi UGUALI !! anche le dimensioni corrispondono, adesso vedo se ne hanno la quantita' che serve a me : Grazie mille per l'informazione buona serata.

Saluti Gabriele.


Hits: 1707     Replies: 2
geloso: G1524C; Centralino
Gabriele Seccia
12.May.12
  1

Salve ai soci . Sono entrato in possesso di un esemplare di G 1524 geloso . Devo ancora iniziarne il restauro , ma sulle specofiche in mio possesso , parla di " AGGANCIAMENTO AUTOMATICO DELLE STAZIONI " . Qualcuno saprebbe dirmi cosa significa e come funziona questo sistema di agganciamento ?

Saluti Gabriele

Maurizio Nicolussi
14.May.12
  2

Nello schema del ricevitore  è quel circuito (ignoto nel dettaglio) segnato come CAF posto all’interno del gruppo di conversione FM (sopra la valvola ECC85). Può essere escluso con un selettore manuale. In pratica una volta centrata la stazione FM e inserito il controllo questa rimane centrata anche se vi sono variazioni elettriche nello stadio convertitore dovute, per es. a deriva termica, o anche a piccole variazioni del trasmettitore.  L’effetto è evidente muovendo la sintonia con il controllo inserito. La stazione sembra occupare un trattino ampio della scala per poi “scattare” improvvisamente

Gabriele Seccia
14.May.12
  3

Perfetto Maurizio , grazie della delucidazione , alla prossima

Saluti Gabriele


Geloso SA; Milano: Centralino G1524C
End of forum contributions about this model
