21T7 Ch= 821-20 & AM Tuner 2A1
General Electric Co. (GE); Bridgeport CT, Syracuse NY
- Land
- USA
- Hersteller / Marke
- General Electric Co. (GE); Bridgeport CT, Syracuse NY
- Jahr
- 1953 ?
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 367816
-
- Marke: Musaphonic

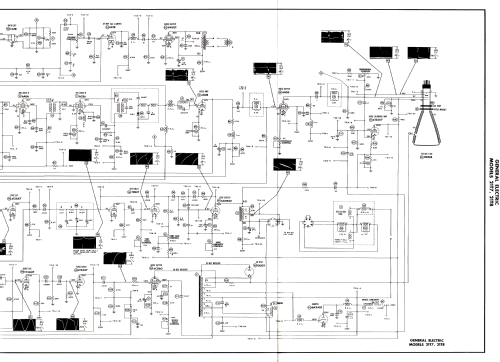

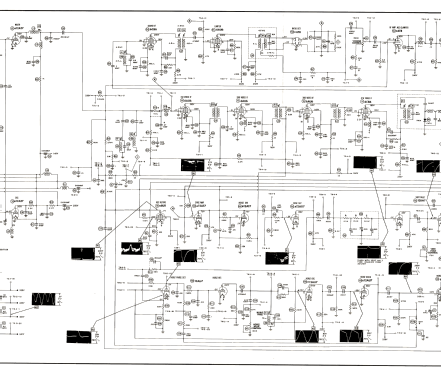

Picture from service manual.
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 25
- Röhren
- 6AB4 6AK5 12AT7 6AU6 6AU6 6AU6 6CB6 6U8 6AQ5 6CB6 6AU6 6T8 6V6GT 12AT7 12AX7 12BH7 6AH4GT 12AU7 12AU7 6CD6G 6AX4GT 1B3GT 5U4G 5U4G 21EP4B
- Hauptprinzip
- Super mit HF-Vorstufe
- Wellenbereiche
- Wellen in den Bemerkungen.
- Betriebsart / Volt
- Wechselstromspeisung / 60Hz, 117V=110-120 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch)
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: 21T7 Ch= 821-20 & AM Tuner 2A1 - General Electric Co. GE;
- Form
- Tischmodell, Zusatz nicht bekannt - allgemein.
- Bemerkung
-
General Electric model 21T7 is a 21” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with VHF tuner RJX-051 and picture tube 21EP4B.
- Literatur/Schema (2)
- Photofact Folder, Howard W. SAMS (Set 225, folder 10, dated 12-53)
- Autor
- Modellseite von Dirk Taekels angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
