Fernseh-Antennenverstärker VS 3 (VS III)

Fernseh-Antennenverstärker VS 3 ; Gerufon-Radio Walter (ID = 1140842) RF-Ampl.

Fernseh-Antennenverstärker VS 3 ; Gerufon-Radio Walter (ID = 1696676) RF-Ampl.

Fernseh-Antennenverstärker VS 3 ; Gerufon-Radio Walter (ID = 1844509) RF-Ampl.
Fernseh-Antennenverstärker VS 3 ; Gerufon-Radio Walter (ID = 1861673) RF-Ampl. Fernseh-Antennenverstärker VS 3 ; Gerufon-Radio Walter (ID = 1861674) RF-Ampl.
Fernseh-Antennenverstärker VS 3 ; Gerufon-Radio Walter (ID = 1861675) RF-Ampl.
Use red slider bar for more.
Fernseh-Antennenverstärker VS 3 ; Gerufon-Radio Walter (ID = 1861673) RF-Ampl.
Gerufon-Radio Walter: Fernseh-Antennenverstärker VS 3 [RF-Ampl.] ID = 1861673 800x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model Fernseh-Antennenverstärker VS 3 (VS III), Gerufon-Radio Walter Velten KG, Radiogerätefabrik Quedlinburg; Quedlinburg/Harz (Ostd.):
Gerufon Antennenverstärker

Country:  Germany
Manufacturer / Brand:  Gerufon-Radio Walter Velten KG, Radiogerätefabrik Quedlinburg; Quedlinburg/Harz (Ostd.)
Year: 1955 ? Category: RF (Radio Frequency-) Amplifier
Valves / Tubes 2: ECC81 EZ80 or
Semiconductors (the count is only for transistors) Selen
Main principle Radio Frequency Amplification only
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Fernseh-Antennenverstärker VS 3 - Gerufon-Radio Walter Velten KG
Shape Tablemodel, with any shape - general.
Notes Abgleichbar für einen Kanal in Band I oder III. Ein- und Ausgang 70 Ω koaxial.

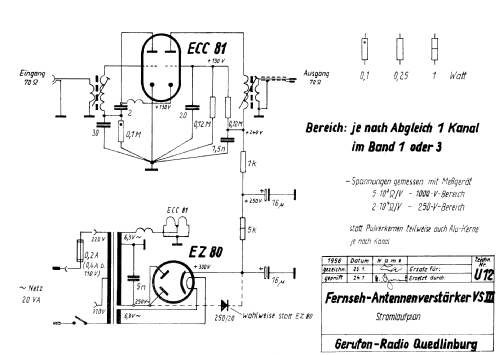

Source of data -- Schematic
Mentioned in Lange, Schaltungen der Funkindustrie (Band 3, S. 403)

Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
