Flip 42H

Flip 42H ; Graetz, Altena (ID = 2131666) Radio

Flip 42H ; Graetz, Altena (ID = 525558) Radio

Flip 42H ; Graetz, Altena (ID = 525559) Radio

Flip 42H ; Graetz, Altena (ID = 525560) Radio

Flip 42H ; Graetz, Altena (ID = 525561) Radio

Flip 42H ; Graetz, Altena (ID = 1988181) Radio

Flip 42H ; Graetz, Altena (ID = 1988182) Radio
Flip 42H ; Graetz, Altena (ID = 2131770) Radio Flip 42H ; Graetz, Altena (ID = 2131764) Radio
Flip 42H ; Graetz, Altena (ID = 2131769) Radio Flip 42H ; Graetz, Altena (ID = 223737) Radio
Use red slider bar for more.
Flip 42H ; Graetz, Altena (ID = 2131770) Radio

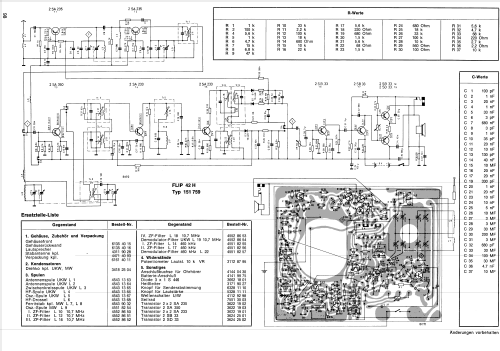

Graetz, Altena: Flip 42H [Radio] ID = 2131770 657x788
Select picture or schematic to display from thumbnails on the right and click for download.
For model Flip 42H, Graetz, Altena (Westfalen):
Quelle: Handbuch des Rundfunk- und Fernseh-Grosshandels VDRG 1966/67.

Country:  Germany
Manufacturer / Brand:  Graetz, Altena (Westfalen)
Year: 1966/1967 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 10: 2SA235 2SA235 2SA350 2SA350 2SA234 2SB75 2SB75 2SB75 2SB77 2SB77
Main principle Super-Heterodyne (Super in general); ZF/IF 455/10700 kHz
Tuned circuits 5 AM circuit(s)     7 FM circuit(s)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Dry Batteries / 1 x 9 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 0.14 W (unknown quality)
from Radiomuseum.org Model: Flip 42H - Graetz, Altena Westfalen
Material Modern plastics (no Bakelite or Catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 117 x 77 x 35 mm / 4.6 x 3 x 1.4 inch
Notes

Das Handbuch des Rundfunk- und Fernseh-Grosshandels VDRG und das Handbuch Rundfunk-Fernsehen-Phono (beide 1966/67) führen jeweils 10 Transistoren für dieses Modell (VDRG mit fehlerhafter Type 2SA335 für den UKW-Mischteil). Darauf basiert auch der Eintrag im Radiokatalog Band 1 (EE).

Diese Bestückung stimmt jedoch mit der des Vorgängers Graetz Flip 42F überein.

Tatsächlich wurde Flip 42H 151759 mit 9 Transistoren und anderer Schaltung ("eisenloser" NF-Verstärker mit Komplementär-Endstufe) realisiert. Bilder des Modells Flip 42H bitte dort hochladen.

Net weight (2.2 lb = 1 kg) 0.3 kg / 0 lb 10.6 oz (0.661 lb)
Collectors' prices
Source of data Handbuch VDRG 1966/1967 / Radiokatalog Band 1, Ernst Erb
Mentioned in Handbuch Rundfunk Fernsehen Phono (RFP) 1966/67
