• País
• Alemania

• Fabricante / Marca
• Graetz, Altena (Westfalen)

• Año
• 1976/1977

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 131245

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 37

• Semiconductores
• MC1310 78M15 ZTK33 BD187 BD188 BD187 BD188

• Principio principal
• Superheterodino en general

• Número de circuitos sintonía
• 7 Circuíto(s) AM     14 Circuíto(s) FM

• Gama de ondas
• OM, OL y FM

• Especialidades
• Otra combinación. Ver notas.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 110; 220 Volt

• Altavoz
• - Este modelo usa altavoz exterior (1 o más).

• de Radiomuseum.org

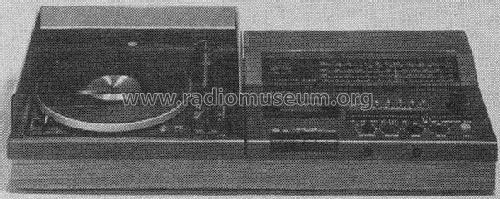

• Modelo: Music Center 306 [PW= 3040] - Graetz, Altena Westfalen

• Forma
• Sobremesa de botonera.

• Ancho, altura, profundidad
• 766 x 170 x 356 mm / 30.2 x 6.7 x 14 inch

• Anotaciones
• ICs: 3.
  Stereo-NF-Verstärker mit 2 Endstufen je 15 W (Sinus);
  Phono-Chassis = PE 3040 mit Kristall-System CDS660;
  Kassetten-Recorder mit automatischer Aussteuerung; Übertragungsbereich: 40-12500 Hz mit CrO₂-Band.

• Peso neto
• 15 kg / 33 lb 0.6 oz (33.04 lb)

• Procedencia de los datos
• Handbuch VDRG 1976/1977

• Autor
• Modelo creado por Bernd P. Kieck. Ver en "Modificar Ficha" los participantes posteriores.
