Page 1232L; Graetz, Altena (ID = 210092) Radio

Page 1232L; Graetz, Altena (ID = 210093) Radio

Page 1232L; Graetz, Altena (ID = 210094) Radio
Page 1232L; Graetz, Altena (ID = 2376892) Radio Page 1232L; Graetz, Altena (ID = 2376894) Radio
Page 1232L; Graetz, Altena (ID = 1125228) Radio Page 1232L; Graetz, Altena (ID = 1125229) Radio
Page 1232L; Graetz, Altena (ID = 2057026) Radio Page 1232L; Graetz, Altena (ID = 2066434) Radio
Page 1232L; Graetz, Altena (ID = 2066435) Radio Page 1232L; Graetz, Altena (ID = 2066436) Radio

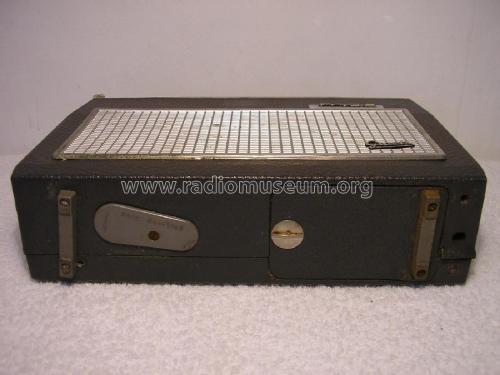

Page 1232L; Graetz, Altena (ID = 2066437) Radio Page 1232L; Graetz, Altena (ID = 2066438) Radio
Use red slider bar for more.
Page 1232L; Graetz, Altena (ID = 2376892) Radio

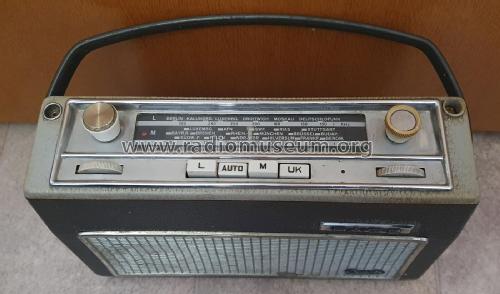

Graetz, Altena: Page 1232L [Radio] ID = 2376892 1368x1018
Select picture or schematic to display from thumbnails on the right and click for download.

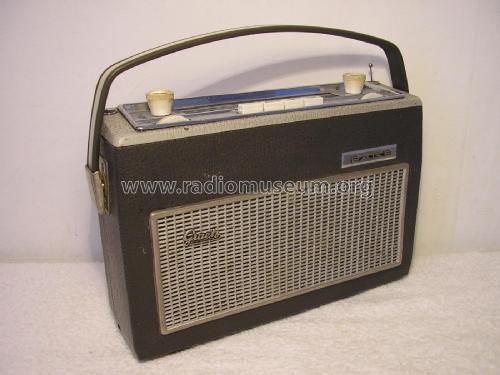

For model Page 1232L, Graetz, Altena (Westfalen)

Country:  Germany
Manufacturer / Brand:  Graetz, Altena (Westfalen)
Year: 1963/1964 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9: AF124 AF125 AF126 AF116 AF116 AC126 AC125 AC128 AC128
Main principle Superheterodyne (common); ZF/IF 460/6750 kHz
Tuned circuits 5 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Dry Batteries / 5× 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 1 W (unknown quality)
from Radiomuseum.org Model: Page 1232L - Graetz, Altena Westfalen
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 265 x 173 x 71 mm / 10.4 x 6.8 x 2.8 inch
Notes Betrieb im Auto über Autohalterung 1142 (27,- DM) aus 6-V-Autobatterie oder aus 12-V-Autobatterie mit 12-V-Adapter möglich.
Net weight (2.2 lb = 1 kg) 2.5 kg / 5 lb 8.1 oz (5.507 lb)
Price in first year of sale 259.00 DM
Collectors' prices
Source of data Handbuch VDRG 1963/1964 / Radiokatalog Band 1, Ernst Erb
Mentioned in Handbuch RFP 1963


All listed radios etc. from Graetz, Altena (Westfalen)
Here you find 753 models, 663 with images and 569 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Graetz, Altena: Page 1232L
Threads: 1 | Posts: 1
Hits: 379     Replies: 0
Graetz Page wieder auf dem Weg zum Ritter
Bruce Cohen
26.Dec.19
  1

Mein neuer Page gibt keinen Ton von sich. Er frisst viel Strom, die Spannungen auf der Platine sind reine Fantasiewerte.  – Was man auf der Stelle hätte tun sollen, sobald man die beiden AF116 entdeckt – sie rauswerfen nämlich! – mache ich erst zuletzt. Sie spielen ihre Rolle als Zufallsgenerator überzeugend, aber man merkt das erst am Schluss. Erst muss nämlich der kaputte Vorverstärker-Transistor entfernt werden, und der ‚Spannungsregler‘ von SEL mit dem schönen Namen E25/C25 muss überbrückt sein.

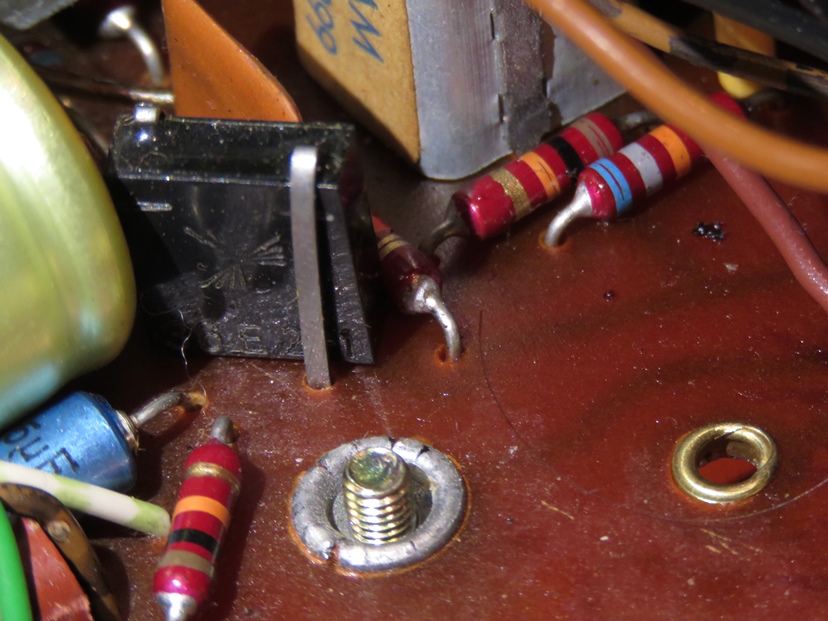

Jetzt läuft der Page brav. Die zwei AF116 sind zwei AF125 geworden. T302 ist statt des Germanium-AC125 der Silizium-Transistor BC558B aus dem Fundus. Der SEL ist eine Kombination von Diode und Widerstand.

So ist der Page wieder auf gutem Weg zum Ritter…

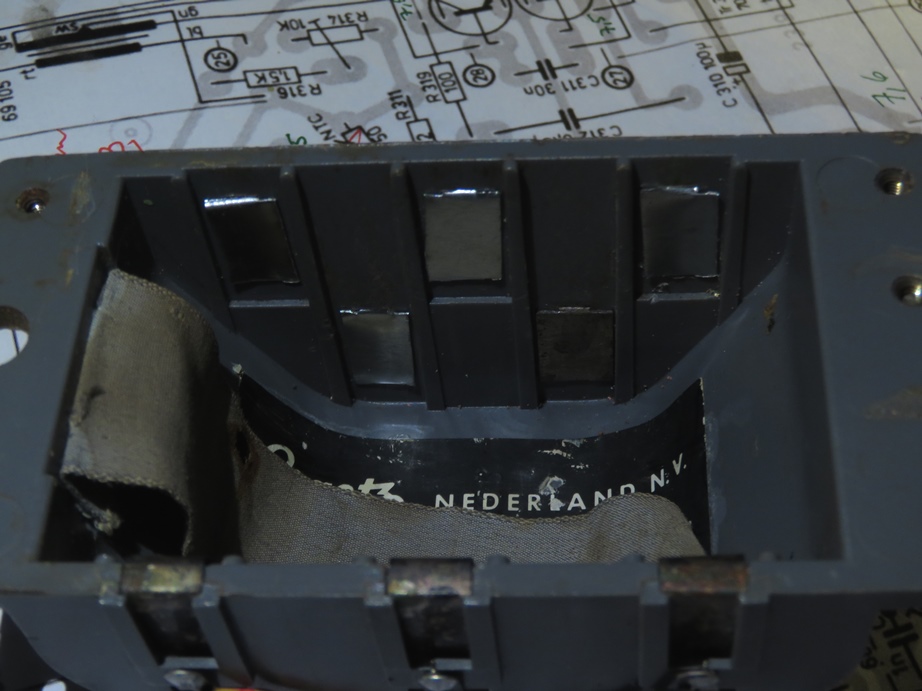

Inzwischen ist auch das Batteriefach in Ordnung gemacht. Die Plus-Flächen waren durch Chemikalien weggefressen, alle, bis auf eine.
