609

609; Grammont Radiofotos, (ID = 219441) Radio

609; Grammont Radiofotos, (ID = 219442) Radio

609; Grammont Radiofotos, (ID = 219443) Radio

609; Grammont Radiofotos, (ID = 231135) Radio

609; Grammont Radiofotos, (ID = 2486563) Radio
609; Grammont Radiofotos, (ID = 2487166) Radio 609; Grammont Radiofotos, (ID = 2486582) Radio
609; Grammont Radiofotos, (ID = 219440) Radio
Use red slider bar for more.
609; Grammont Radiofotos, (ID = 2487166) Radio
Grammont Radiofotos,: 609 [Radio] ID = 2487166 600x686
Select picture or schematic to display from thumbnails on the right and click for download.
For model 609, Grammont (Radiofotos, Fotos); Paris, Malakoff:
Publicité non-datée

Country:  France
Manufacturer / Brand:  Grammont (Radiofotos, Fotos); Paris, Malakoff
alternative name

Radiofotos || Société des lampes Fotos
Year: 1936 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: 6K7G 6C5G 6A8G 6K7G Neon_Indicator 6H6G 6F5G 6F6G 6F6G 5Y3G
Main principle Superhet with RF-stage; ZF/IF 486 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and 2 x Short Wave.
Details Visual Tuning Indicator pre Eye
Power type and voltage Alternating Current supply (AC) / 110; 130; 220; 240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 21 cm = 8.3 inch
Power out 10 W (unknown quality)
from Radiomuseum.org Model: 609 - Grammont Radiofotos, Fotos;
Material Wooden case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 430 x 500 x 310 mm / 16.9 x 19.7 x 12.2 inch
Notes

4 gammes d'ondes* : OC1 de 15 à 45 m, OC2 de 40 à 120 m, PO de 200 à 580 m, GO de 900 à 2000 m. Antifading, sélectivité variable, réglage silencieux. Indicateur visuel d'accord. Contrôle de tonalité. Lampes cadran : 9 x 7 V / 0.3 A.

Ébénisterie en ronce de noyer et ébène de macassar, avec baguettes métal.

Châssis HF spécial "Centrobloc".
Modèle pour 25 périodes sur demande, supplément 50 Fr.
Prix en 1937 : 2760 Fr.

Équipé avec lampes Fotos "G".

L'année 1937 specifie dans la Schématheque n'est pas l'année de parution.
* La fiche DRS specifie OC1 de 15 à 46 m, OC2 de 45 à 105 m, PO de 200 à 570 m, GO de 900 à 2000 m.

Net weight (2.2 lb = 1 kg) 19 kg / 41 lb 13.6 oz (41.85 lb)
Price in first year of sale 2'400.00 FRF
External source of data Serge Laffont/Martin Renoth

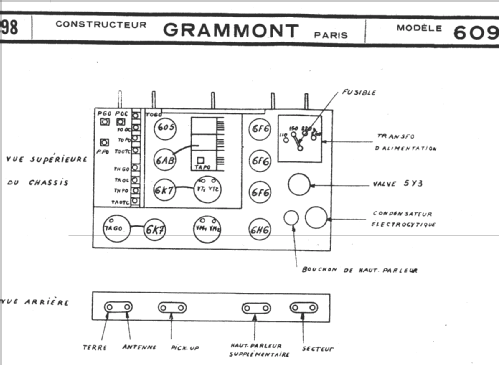

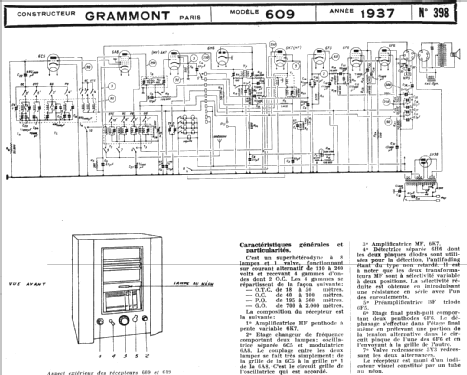

Circuit diagram reference La Documentation du Revendeur - Radio
Mentioned in -- Original prospect or advert (Dépliant Grammont)

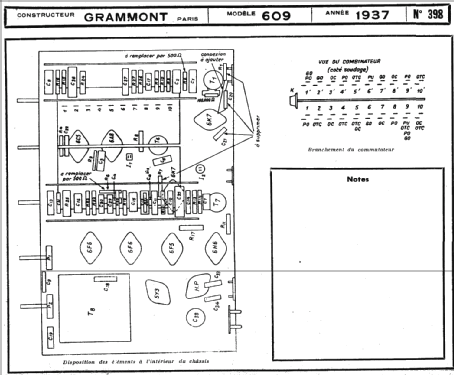

Literature/Schematics (1) Schémathèque Toute la Radio (STR) (No. 308)


All listed radios etc. from Grammont (Radiofotos, Fotos); Paris, Malakoff
Here you find 152 models, 106 with images and 63 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
