Abgleichsender AS5

Abgleichsender AS5; Grundig Radio- (ID = 150178) Equipment

Abgleichsender AS5; Grundig Radio- (ID = 150179) Equipment

Abgleichsender AS5; Grundig Radio- (ID = 1440867) Equipment

Abgleichsender AS5; Grundig Radio- (ID = 2115317) Equipment

Abgleichsender AS5; Grundig Radio- (ID = 2115318) Equipment

Abgleichsender AS5; Grundig Radio- (ID = 2115319) Equipment

Abgleichsender AS5; Grundig Radio- (ID = 2115320) Equipment

Abgleichsender AS5; Grundig Radio- (ID = 2115321) Equipment

Abgleichsender AS5; Grundig Radio- (ID = 2115322) Equipment

Abgleichsender AS5; Grundig Radio- (ID = 2115323) Equipment
Abgleichsender AS5; Grundig Radio- (ID = 113320) Equipment Abgleichsender AS5; Grundig Radio- (ID = 113322) Equipment
Abgleichsender AS5; Grundig Radio- (ID = 434153) Equipment Abgleichsender AS5; Grundig Radio- (ID = 1038988) Equipment
Abgleichsender AS5; Grundig Radio- (ID = 1038992) Equipment Abgleichsender AS5; Grundig Radio- (ID = 2335173) Equipment
Use red slider bar for more.
Abgleichsender AS5; Grundig Radio- (ID = 113320) Equipment
Grundig Radio-: Abgleichsender AS5 [Equipment] ID = 113320 882x661
Select picture or schematic to display from thumbnails on the right and click for download.
For model Abgleichsender AS5, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1977 Category: Service- or Lab Equipment
Semiconductors (the count is only for transistors) Semiconductors present.
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Abgleichsender AS5 - Grundig Radio-Vertrieb, RVF,
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 365 x 155 x 385 mm / 14.4 x 6.1 x 15.2 inch
Notes

GRUNDIG Abgleichsender AS5

  • Abgleichsender mit digitaler Frequenzanzeige
  • Frequenzbereich 100kHz ... 120MHz in 10 Stufen
  • Quarzstabilisierter 4½ stelliger Frequenzmesser für Generator- bzw. Markenfrequenz
  • Frequenzmesser extern bis 200MHz verwendbar
  • Drei Wobbelbereiche
  • Quarzgenaue Marke, vairabel über den gesamten Wobbelbereich
  • Intern / extern  modulierbar
  • Wobbelfrequenz von 5Hz bis 50Hz als Sägezahn oder Dreieck variierbar
  • 1kHz, 4kHz, 19kHz-Pilotton durch internen NF-Oszillator wählbar.
Net weight (2.2 lb = 1 kg) 9 kg / 19 lb 13.2 oz (19.824 lb)
Collectors' prices
Mentioned in -- Original prospect or advert

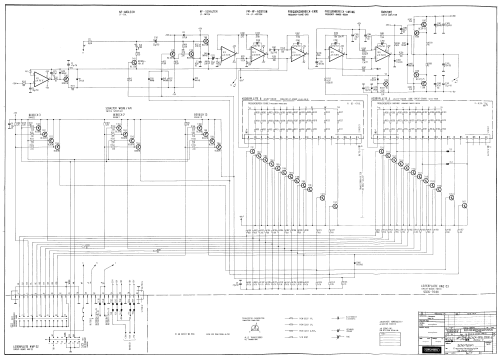

Literature/Schematics (1) Grundig Technische Informationen, 1977, Heft 4
Documents about this model
  Bedienungsanleitung Grundig Abgleichsender AS5 1774 KB

Model page created by Gerhard Härtl. See "Data change" for further contributors.
