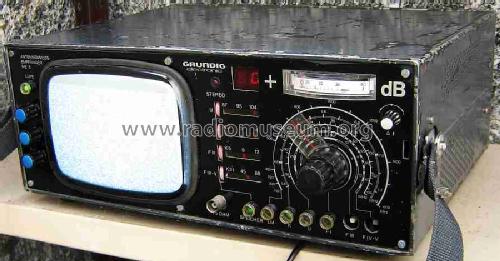

Antennenmessempfänger ME6 Typ 158

Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 1321237) Equipment

Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 1321238) Equipment

Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 1321239) Equipment

Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 1321240) Equipment

Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 1321241) Equipment

Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 1321242) Equipment

Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 1321243) Equipment

Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 1321244) Equipment

Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 1321245) Equipment

Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 1321246) Equipment
Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 1898118) Equipment Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 949291) Equipment
Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 464960) Equipment Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 464963) Equipment
Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 464965) Equipment Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 464956) Equipment
Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 464958) Equipment Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 464959) Equipment
Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 464961) Equipment Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 464962) Equipment
Use red slider bar for more.
Antennenmessempfänger ME6 Typ 158; Grundig Radio- (ID = 1898118) Equipment
Grundig Radio-: Antennenmessempfänger ME6 Typ 158 [Equipment] ID = 1898118 1400x1050
Select picture or schematic to display from thumbnails on the right and click for download.
For model Antennenmessempfänger ME6 Typ 158, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1979 Category: Service- or Lab Equipment
Valves / Tubes 1: M16-100W
Semiconductors (the count is only for transistors) Semiconductors present.
Wave bands - without
Details Other Combination - see Notes
Power type and voltage Line / Storage batteries (perhaps also batteries) / 220/ Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Antennenmessempfänger ME6 Typ 158 - Grundig Radio-Vertrieb, RVF,
Material Metal case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 340 x 140 x 300 mm / 13.4 x 5.5 x 11.8 inch
Notes

Frequenzbereiche F I, F III, F VI/V, Rundfunkbereiche UKW, LMK, Senderspeicher in allen Bereichen außer LMK, Automatische Meßbereichsumschaltung mit digitaler Anzeige des Grundpegels, Bilddehnung zur besseren Betrachtung des Bildes, eingebauter Kontrolllautsprecher, Stereoempfangskontrolle durch LED, Kopfhörerausgang für Beurteilung des Stereosignals, Frontschutzhaube und Tragegurt. Erforderlicher Akku: Blei (Sonnenschein) Typ 6 F x 3 s, 12 V 4,5 Ah.

Hersteller des Gerätes ist KWS Electronic GmbH, Tattenhausen, für Grundig electronic.

Net weight (2.2 lb = 1 kg) 9 kg / 19 lb 13.2 oz (19.824 lb)
Price in first year of sale 2'994.00 DM
Collectors' prices
Mentioned in Funkschau (1.1980)

Model page created by Karlheinz Fischer. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5982 models, 5192 with images and 4031 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Antennenmessempfänger ME6 Typ 158
Threads: 1 | Posts: 6
Hits: 5579     Replies: 5
grundig: ME6 (ME 6); Antennenmeßempfänger
Karlheinz Fischer
15.Jun.08
  1

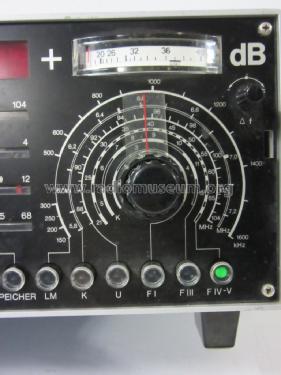

Das Gerät hat spezielle Drucktasten (Bild) mit grünen Klapfenster beim umschalten, ob man die noch bekommt und wo ?

Hat jemand dazu Infos !

Mfg

Fischer

Karlheinz Fischer
14.Feb.10
  2

Liebe Mitglieder

Die Frage steht noch offen, habe noch erfahren das diese Taster auch bie manchen Bosch-Testern oder Meßgeräten im einsatz waren.



mfG

Fischer

Georg Richter
14.Feb.10
  3

Hersteller der "Schlafaugen"-Schalter ist die Rudolf Schadow GmbH, jetzt "ITT Industries Rudolf Schadow GmbH" in 13509 Berlin, Holzhauserstr. 26-32, Telefon 030 439990.

Bei "ITT Cannon" bzw. "ITT Industries" kein Nachweis.

Bei Reichelt muss man sinnigerweise den Hersteller "ITT Shadow" auswählen. Dort gibt es Einzeltaster mit verschiedenen "Augapfel"-Farben zum Frontplatteneinbau (auch als Netzschalter), aber keine Tastenaggregate.

Beste Grüsse,

GR

Jens Dehne
14.Feb.10
  4

Hallo Herr Fischer,

es lohnt sich immer bei der Teilesuche auch bei Reichelt.de zu schauen.




Schöne Grüße!    Jens Dehne
Karlheinz Fischer
16.Feb.10
  5

Herr Richter und Herr Dehne Danke ich für Ihr Bemühen. Leider sind diese Schalter "ITT Industries Rudolf Schadow GmbH" neuerer Generation und passen nicht ins Gehäuse, eine größere Änderung wäre nötig.

Herr Bettendorf war so freundlich und schickte mir eine Mail mit den richtigen Tastschaltern die ich haben kann.



Bild H.Bettendorf





eigenes Bild



mfG

K.H.Fischer

Georg Richter
16.Feb.10
  6

Hallo Herr Fischer,

alle Ausführungen dieser Schalter "F" (es gibt keine neuere Generation) sind im diesbezüglichen Katalog der amerkanischen Firma "C&K Components" in Newton MA, USA, aufgeführt:

[www.ck-components.com/13342/fpush_3sept.pdf/].

("C&K" gehört zu "CoActive Technologies")

Die Firma in Berlin heisst nun "DeltaTech Controls GmbH" (zu "C&K" gehörig).  Die oben angegebene Telfonnummer ist aktuell, zuständig ist die Abteilung Customer Support.

Beste Grüsse,

GR

PS:

"C&K" hat auch den französischen Schalterhersteller "Jeanrenaud" in Dole übernommen.
