City-Boy 500

• Paese
• Germania

• Produttore / Marca
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Anno
• 1971–1973

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 28595

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

• Immagini
• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 11

• Semiconduttori

• Principio generale
• Supereterodina (in generale); ZF/IF 460/10700 kHz

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)     10 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).

• Tensioni di funzionamento
• Rete / Batterie (ogni tipo) / 110-240 / C: 4×1,5 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Potenza d'uscita
• 1 W (qualità ignota)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: City-Boy 500 - Grundig Radio-Vertrieb, RVF,

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 274 x 148 x 55 mm / 10.8 x 5.8 x 2.2 inch

• Annotazioni

• Gehäuse: Dekor Nussbaum oder schwarz.

  Frequency range:

  LW 145 - 260 kHz
  MW 510 - 1620 kHz
  KW 5,65 - 16,2 MHz
  UKW 87,5 - 108 MHz

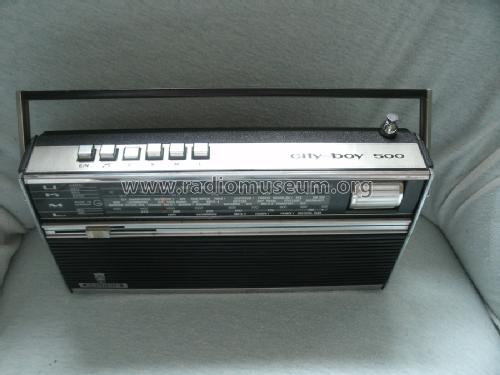

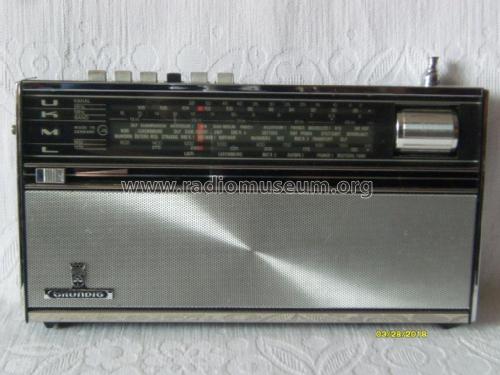

  Top, 6 function keys, including on/off and two-position tone. On the front, sliding volume control, under the dial, and tuning knob next to the dial, metal, horizontal, knurled.

  Automatic selection of mains voltage. Earphone socket on the left side; mains socket on the right side. Access to the battery compartment  from below.
  Speaker 8 x 13,5 cm. Ferrite 14 cm. Telescopic antenna with full retraction.
  Rigid handle, with rotation.

• Peso netto
• 1.5 kg / 3 lb 4.9 oz (3.304 lb)

• Fonte esterna dei dati
• Erb

• Fonte dei dati
• Handbuch VDRG 1971/1972
