Digitales Speicher-Oszilloskop - Storage Oscilloscope SO 100
Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Hersteller / Marke
- Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Jahr
- 1995 ?
- Kategorie
- Service- oder Labor-Ausrüstung
- Radiomuseum.org ID
- 361120
-
- anderer Name: Grundig Portugal || Grundig USA / Lextronix
Dreiecksignal, Messung analog (realtime).
- Anzahl Röhren
- 1
- Röhren
- E8354B31
- Anzahl Transistoren
- Halbleiter vorhanden.
- Halbleiter
- Wellenbereiche
- - ohne
- Betriebsart / Volt
- Wechselstromspeisung / 48-440 Hz, 90-250 Volt
- Lautsprecher
- - - Kein Ausgang für Schallwiedergabe.
- Material
- Metallausführung
- von Radiomuseum.org
- Modell: Digitales Speicher-Oszilloskop - Storage Oscilloscope SO 100 - Grundig Radio-Vertrieb, RVF,
- Form
- Tischmodell, Zusatz nicht bekannt - allgemein.
- Abmessungen (BHT)
- 310 x 135 x 400 mm / 12.2 x 5.3 x 15.7 inch
- Bemerkung
-

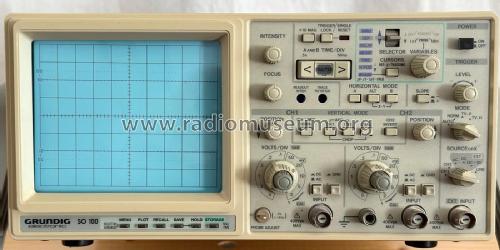

Grundig SO 100 ist ein kombiniertes 100 MHz 2-Kanal-Oszilloskop (Combiscope) mit klassischer Echtzeit-Analoganzeige und schaltbarer digitaler Speicherfunktion (DSO) mit einer Abtastrate von 40 Ms/s pro Kanal.
Einblendbare Cursor zur Messung von Periode, Frequenz, Anstiegszeit usw.
Y-Verstärker: 2 mV ... 5 V/div. in 1-2-5 Schritten, Kanal 2 invertierbar.
Zeitbasis: 0,5 s ... 50 ns in 1-2-5 Schritten, 10x dehnbar.Produktion Hitachi für Grundig Electronic, identisches Hitachi-Modell: VC6045 A
Siehe auch Grundig Digitales Speicheroszilloskop SO 50
- Nettogewicht
- 7 kg / 15 lb 6.7 oz (15.419 lb)
- Literaturnachweis
- - - Manufacturers Literature
- Autor
- Modellseite von Bernhard Nagel angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
