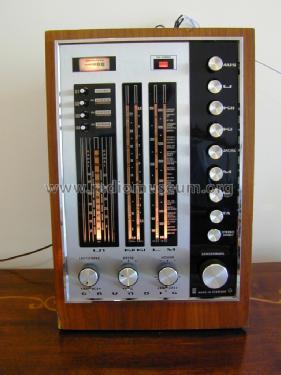

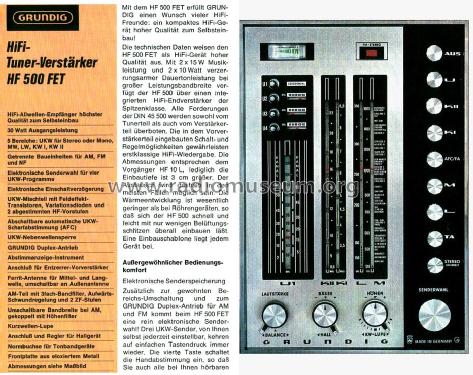

Hi-Fi-Stereo-Rundfunkempfangsteil HF500FET / CS500FET; Grundig Radio- (ID = 1063791) Radio
Grundig Radio-: Hi-Fi-Stereo-Rundfunkempfangsteil HF500FET / CS500FET [Radio] ID = 1063791 768x1024

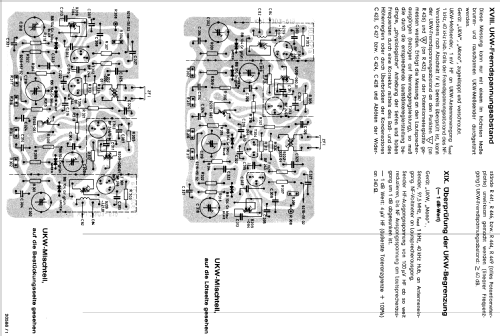

Select picture or schematic to display from thumbnails on the right and click for download.
For model Hi-Fi-Stereo-Rundfunkempfangsteil HF500FET / CS500FET, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1968–1970 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 40:
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 8 AM circuit(s)     16 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Hi-Fi-Stereo-Rundfunkempfangsteil HF500FET / CS500FET - Grundig Radio-Vertrieb, RVF,
Shape Chassis only or for «building in»
Dimensions (WHD) 240 x 350 x 210 mm / 9.4 x 13.8 x 8.3 inch
Notes Abschaltbarer Ferritstab für MW und LW. Stereo-Decoder eingebaut, Stereo-NF-Verstärker mit 2 Endstufen je 10 W (Sinus). AM-ZF-Bandbreite umschaltbar, eingebauter Hallregler.

HF500FET = Baustein für den Einzelverkauf.
CS500FET = Einbauchassis für Musikgeräte.
HF500FET ist im Widerspruch dazu als Komponente in Prospekten genannt.
Net weight (2.2 lb = 1 kg) 7.5 kg / 16 lb 8.3 oz (16.52 lb)
External source of data erb
Source of data Handbuch VDRG 1968/1969


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6061 models, 5286 with images and 4091 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Hi-Fi-Stereo-Rundfunkempfangsteil HF500FET / CS500FET
Threads: 1 | Posts: 4
Hits: 3721     Replies: 3
Grundig HF500/CS500???
Paolo Magnabosco
21.Jun.11
  1

Ho acquistato su ebay una radio Grundig (da riparare) che esteticamente è uguale al modello CS500/HF500  ma circuitalmente diversa . Sul telaio è riportato: “Einbau chassis 12 8046-3401”(vedi foto allegata) Qualcuno sa indicarmi il modello Grundig a cui corrisponde questo chassis ed eventualmente  fornirmi gli schemi?

In allegato foto della scheda montata  che differisce da quella del modello HF500/CS500

Se utile posso fornire ulteriori foto.

Grazie dell’aiuto

Paolo Magnabosco

Attachments

Mark Hippenstiel
26.Sep.11
  2

Ciao Paolo,

Ci sono alcune cose da chiarire con HF500 e / o CS500. Nel frattempo, puoi specificare esattamente cosa è la vostra radio? Si tratta di una radio incorporata?

Si prega di mostrare più immagini.

Saluti,
Mark

Mark Hippenstiel
27.Sep.11
  3

Vi è una certa confusione con HF500 e CS500. Entrambi sono tuner / amplificatori per l'integrazione, CS500 è il chassis che viene utilizzato in radio-fono combinazioni, mentre HF500 è stata venduta come un unico modello.

C'è una cosa che si può dare un'occhiata al. Si prega di controllare l'antenna in ferrite. Se ha quattro bobine, allora il modello è un HF500, se ha due bobine, è un HF500FET.

Si veda anche il layout diversi di pulsanti:

  • Aus, U, KII, KI, AFC/FA, M, L, TA, Stereo al modello HF500FET, e
  • Aus, U, KII, KI, M, L, FA/AS, TA, Mono/Stereo al modello HF500.

e il chassis diversi:

Saluti,
Mark

Paolo Magnabosco
27.Sep.11
  4

Mark,

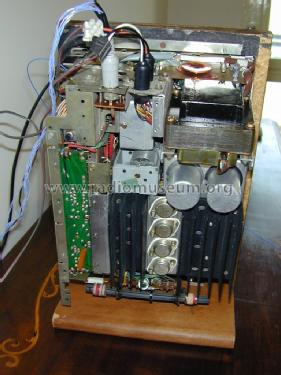

ecco allegate alcune foto dell’apparecchio.

NOTE:

  1. l’apparecchio è stato acquistato su eBay
  2. Era certamente montato dentro un mobile
  3. Il mio chassis ( vedi foto)  è un: 198046-3401
  4. Su internet ho trovato queste corrispondenze:

                        CS 500 FET:   19-8046-3001

                        HF 500 FET:    19-8046-4001

                        CS 500 :          19-8046-1001/62

                        HF 500:          18-1521—1101/62

                        MOZART:         12-2352-1101/62

                        STOLZENFELS / SCHONBRUNN: 12-2353-1107/62



  1. Ora l’apparecchio  è funzionante  sulla FM (U  87,5-108 Mhz) : suono stupendo!!!!!
  2. In AM ( KI-KII-M-L) è KO !!!  Il condensatore variabile è bloccato  ed è veramente difficile smontarlo, soprattutto per la cordicella di sintonia!!!!!!

(Solo un pazzo poteva progettare un apparecchio così  complesso!!!)

Dalla foto da te postate, sembrerebbe proprio un HF 500 FET  ( il mio NON ha il rele’ mono/stereo) e i comandi sono come l’HF 500 FET  anche se il numero di telaio è diverso dal mio.

Spero che le foto possano aiutare.

Qualcuno ha gli schemi e magari un service manual?  :-))))

Grazie per la collaborazione

Paolo

Attachments


Grundig Radio-: Hi-Fi-Stereo-Rundfunkempfangsteil HF500FET / CS500FET
End of forum contributions about this model
