Klirranalysator KM5

Klirranalysator KM5; Grundig Radio- (ID = 538450) Equipment

Klirranalysator KM5; Grundig Radio- (ID = 950416) Equipment

Klirranalysator KM5; Grundig Radio- (ID = 950418) Equipment

Klirranalysator KM5; Grundig Radio- (ID = 1796562) Equipment
Klirranalysator KM5; Grundig Radio- (ID = 356127) Equipment Klirranalysator KM5; Grundig Radio- (ID = 537220) Equipment
Klirranalysator KM5; Grundig Radio- (ID = 356128) Equipment Klirranalysator KM5; Grundig Radio- (ID = 356126) Equipment
Klirranalysator KM5; Grundig Radio- (ID = 537219) Equipment Klirranalysator KM5; Grundig Radio- (ID = 987945) Equipment
Klirranalysator KM5; Grundig Radio- (ID = 1986018) Equipment
Use red slider bar for more.
Klirranalysator KM5; Grundig Radio- (ID = 356127) Equipment
Grundig Radio-: Klirranalysator KM5 [Equipment] ID = 356127 933x501
Select picture or schematic to display from thumbnails on the right and click for download.
For model Klirranalysator KM5, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1971 Category: Service- or Lab Equipment
Semiconductors (the count is only for transistors) Semiconductors present.
Wave bands - without
Details
Power type and voltage Powered by external power supply or a main unit. / 2x12 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Klirranalysator KM5 - Grundig Radio-Vertrieb, RVF,
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 300 x 112 x 227 mm / 11.8 x 4.4 x 8.9 inch
Notes Der Klirranalysator KM5 ist ein Zusatzgerät zu den Millivoltmetern MV5 bzw. MV5-0 und wurde für den speziellen Einsatz im Tonbandgeräteservice entwickelt. Mit dem Gerät kann sowohl eine K3-Messung bei der Grundfrequenz von 333 Hz, als auch eine Messung des Gesamtklirrfaktors bei 1000 Hz Grundfrequenz durchgeführt werden. Bei der K3-Messung werden in erster Linie die Verzerrungen der Aufnahme bzw. Wiedergabe erfaßt, durch die Ktot-Messung lassen sich zusätzlich die Verzerrungen des Leistungsverstärkers ermitteln. Außerdem ist die Bewertung von Eigenstörpegeln, verursacht durch Geräusch- bzw. Fremdspannungen sowie die Messung von Übersprech- und Löschdämpfung von Tonbandgeräten möglich.
Net weight (2.2 lb = 1 kg) 2.7 kg / 5 lb 15.2 oz (5.947 lb)
Price in first year of sale 728.00 DM

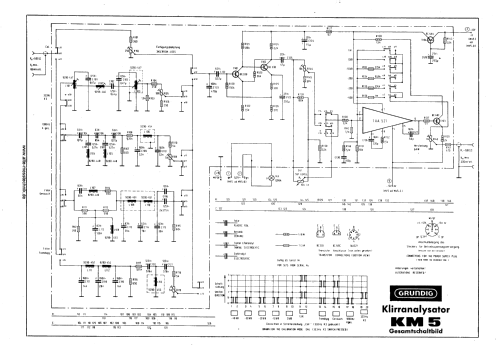

Literature/Schematics (1) -- Original prospect or advert

Model page created by Danko Tkalec. See "Data change" for further contributors.
