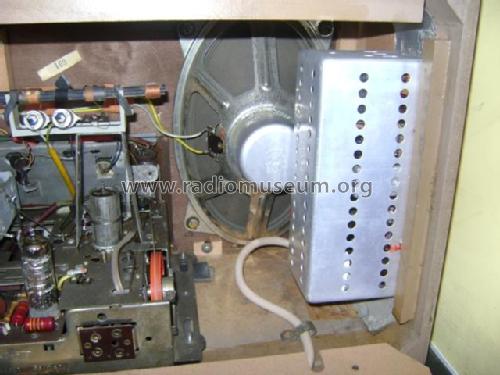

Konzertgerät 3397 Stereo poliert
Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Country
- Germany
- Manufacturer / Brand
- Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Year
- 1963/1964
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 24719
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix

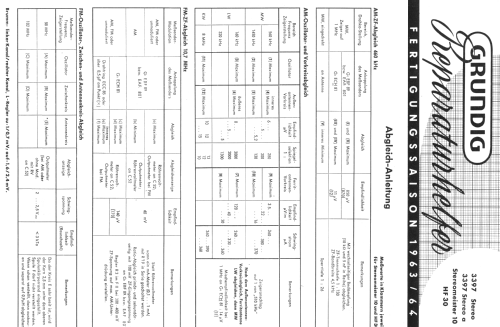

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 6
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 6 AM circuit(s) 10 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 220 Volt
- Loudspeaker
- 2 Loudspeakers
- Material
- Wooden case
- from Radiomuseum.org
- Model: Konzertgerät 3397 Stereo [poliert] - Grundig Radio-Vertrieb, RVF,
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 630 x 280 x 220 mm / 24.8 x 11 x 8.7 inch
- Notes
- Dioden: 2× OA172, OA150. Stereo-NF-Verstärker mit 2 Endstufen je 3 W. Stereo-Decoder 4 nachrüstbar; Stereo-Anzeigeinstrument.
- Net weight (2.2 lb = 1 kg)
- 10.5 kg / 23 lb 2 oz (23.128 lb)
- Price in first year of sale
- 499.00 DM
- External source of data
- Erb
- Source of data
- Handbuch VDRG 1963/1964
- Other Models
-
Here you find 6196 models, 5420 with images and 4191 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Collections
The model Konzertgerät is part of the collections of the following members.
Forum contributions about this model: Grundig Radio-: Konzertgerät 3397 Stereo
Threads: 1 | Posts: 1
Bonjour !
Je possède depuis peu ce modèle, et j'ai diverses questions :
1) sur la face avant, à droite du bouton "Aus" se trouve un renfoncement carré qui sur la photo du site RM contient quelque chose "de bleu". Cela n'est pas sur mon appareil. Question : Qu'est ce ? Et à quoi ça sert ?
2) mon modèle est marqué "3397" mais le schéma de RM parle de 3397 et de 3397/a. Le mien est équippé d'une EBF89 et sur le schéma d'implantation il est marqué EBF89 o/ EAF801. Quelle différence cela fait il ? Faut il modifier le schéma pour passer de l'une à l'autre ?
3) ce poste ne possède pas de décodeur stéréo. Je pense en insérer un à circuit intégré. Dois je couper les fils qui sont marqués en pointillé dans le schéma de l'appareil, dans la prise pour décodeur entre les broches 2, 3 et 5 ? Comment supprimer la dés-accentuation qui est faite en mono ? Est ce automatique ?
4) quelle est la meilleure solution pour insérer un indicateur stéréo ? (le montage envisagé possède une sortie pour une LED, mais je peux le modifier) ? Est ce que je peux utiliser l'EM87 pour cet usage ?
5) je ne comprends pas bien le cablage de la prise pour décodeur. J'ai besoin d'un interrupteur pour la commutation mono/stereo dans le décodeur. Est ce fourni dans la prise ? Si non, puis je me piquer sur le clavier ? (je suis loin d'être familier avec les commutateurs et leur dessin, et je ne comprends pas très bien le cablage ...)
Désolé pour toutes ces questions, mais je n'ai pas fait d'électronique depuis 30 ans, et je n'etais pas un génie à l'époque ....
Georges Giralt, 22.Jul.08
