Netzteil TN10

Netzteil TN10; Grundig Radio- (ID = 841409) Power-S

Netzteil TN10; Grundig Radio- (ID = 841417) Power-S

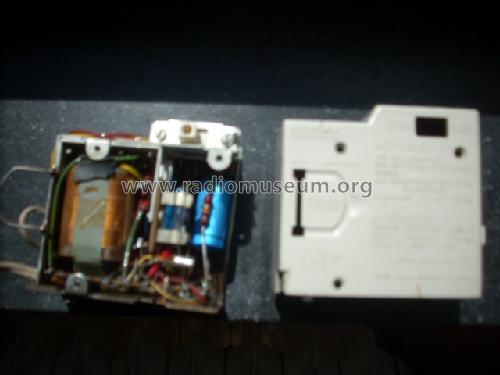

Netzteil TN10; Grundig Radio- (ID = 841418) Power-S Netzteil TN10; Grundig Radio- (ID = 782523) Power-S
Netzteil TN10; Grundig Radio- (ID = 841419) Power-S Netzteil TN10; Grundig Radio- (ID = 782520) Power-S
Netzteil TN10; Grundig Radio- (ID = 782521) Power-S Netzteil TN10; Grundig Radio- (ID = 1304671) Power-S
Use red slider bar for more.
Netzteil TN10; Grundig Radio- (ID = 841418) Power-S
Grundig Radio-: Netzteil TN10 [Power-S] ID = 841418 933x881
Select picture or schematic to display from thumbnails on the right and click for download.
For model Netzteil TN10, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1962 Category: Power supply/conditioner or battery or charger
Semiconductors (the count is only for transistors) 3: OC602 OC602 OC79
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Netzteil TN10 - Grundig Radio-Vertrieb, RVF,
Material Bakelite or Plastics (type unknown)
Shape Chassis only or for «building in»
Dimensions (WHD) 80 x 77 x 50 mm / 3.1 x 3 x 2 inch
Notes Netzteil für Yacht-Boy 202. DC 8,5V 270mA. Anschluß über Steckkontakt-Leiste.
Source of data - - Data from my own collection
Mentioned in -- Original-techn. papers.

Model page created by Heribert Jung. See "Data change" for further contributors.
