For model Oszilloskop MO100, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1987–1994 ?? Category: Service- or Lab Equipment
Valves / Tubes 1: D14-372GH
Semiconductors (the count is only for transistors) 251: ICL7107
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 100; 220; 240 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Oszilloskop MO100 - Grundig Radio-Vertrieb, RVF,
Material Metal case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 360 x 150 x 480 mm / 14.2 x 5.9 x 18.9 inch
Notes

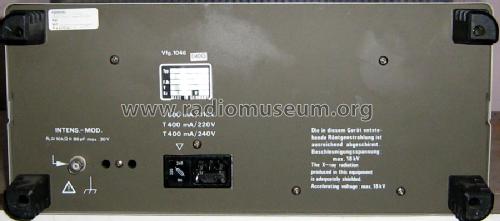

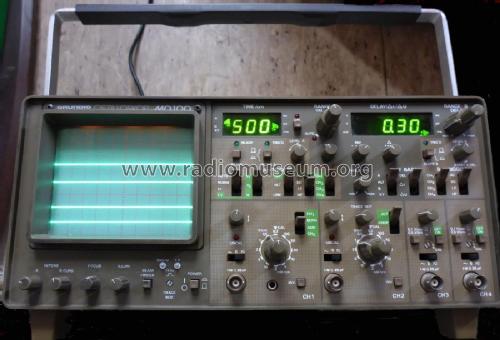

Four channel oscilloscope, 100 MHz. Timebase: 500 ms/cm - 2 ns/cm.
Ch1, Ch2: 10 V/cm - 2 mV/cm; Ch3, Ch4: 0,5 V/cm and 0,1 V/cm.
LED readout for time and delay.

Grundig MO100 ist ein 100 MHz 4-Kanal-Oszilloskop.

ICL 7107 3½ Digit/ LCD/LED Display/ A/D Konverter

2 mal  EPROM's vom Typ 27128

Meßsignale können durch das Einblenden von X-und Y- Cursoren nach Zeit (delta T) und Spannung  (Delta U) vermessen und im Display digital abgelesen werden.

Triggerpegeleinblendung im Cursor möglich.

IC Bestückung überwiegend mit 4000er Serie CMOS, Operationsverstärkern, Dual-MOS FET's und Quad MOS-FET's, insgesamt 85 IC's

Das Gerät war der Vorläufer der SO (Speicheroszilloskop) Serie von Grundig Electronic.

Es gab davon die 2 Typen SO-50 und SO-100, die bis in das Jahr 2002 gebaut wurden-

2003 wurde Grundig Electronic aufgelöst, und durch Digimess, Grundig Instruments und Plettac (heute: Funkwerk- Plettac- Videotechnik) abgelöst.

Net weight (2.2 lb = 1 kg) 10 kg / 22 lb 0.4 oz (22.026 lb)
Source of data - - Manufacturers Literature

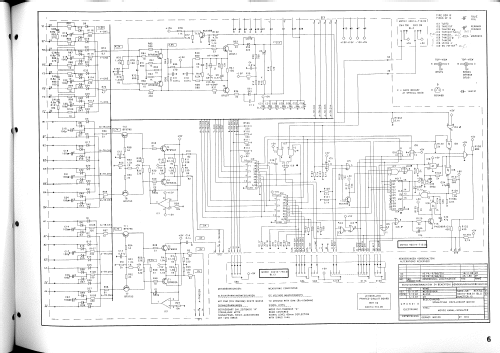

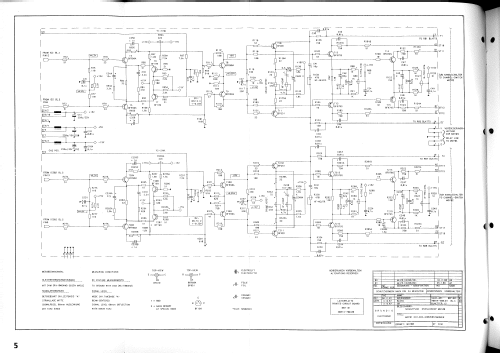

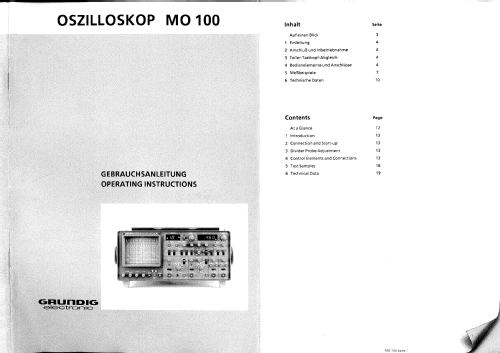

Mentioned in Originalanleitung und Schaltplan vom Hersteller
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Jouko Laukkanen. See "Data change" for further contributors.
