Receiver R48 HiFi

Receiver R48 HiFi; Grundig Radio- (ID = 758488) Radio

Receiver R48 HiFi; Grundig Radio- (ID = 758489) Radio

Receiver R48 HiFi; Grundig Radio- (ID = 758490) Radio

Receiver R48 HiFi; Grundig Radio- (ID = 758491) Radio

Receiver R48 HiFi; Grundig Radio- (ID = 758492) Radio

Receiver R48 HiFi; Grundig Radio- (ID = 758493) Radio

Receiver R48 HiFi; Grundig Radio- (ID = 758494) Radio

Receiver R48 HiFi; Grundig Radio- (ID = 758495) Radio

Receiver R48 HiFi; Grundig Radio- (ID = 758496) Radio

Receiver R48 HiFi; Grundig Radio- (ID = 758497) Radio
Receiver R48 HiFi; Grundig Radio- (ID = 758210) Radio Receiver R48 HiFi; Grundig Radio- (ID = 758211) Radio
Receiver R48 HiFi; Grundig Radio- (ID = 758212) Radio Receiver R48 HiFi; Grundig Radio- (ID = 950685) Radio
Receiver R48 HiFi; Grundig Radio- (ID = 1016739) Radio Receiver R48 HiFi; Grundig Radio- (ID = 1016740) Radio
Receiver R48 HiFi; Grundig Radio- (ID = 1016741) Radio Receiver R48 HiFi; Grundig Radio- (ID = 1016742) Radio
Use red slider bar for more.

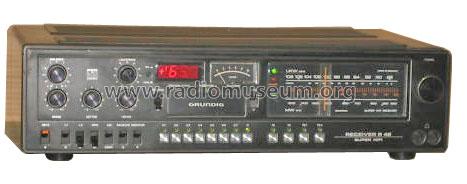

Receiver R48 HiFi; Grundig Radio- (ID = 758210) Radio
Grundig Radio-: Receiver R48 HiFi [Radio] ID = 758210 467x184

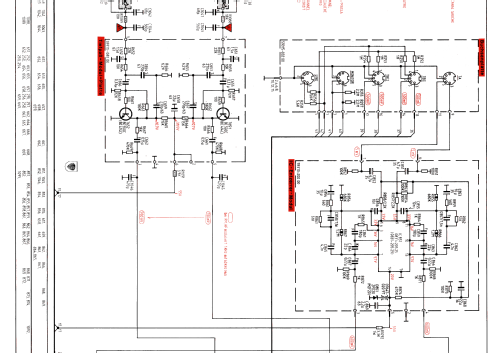

Select picture or schematic to display from thumbnails on the right and click for download.
For model Receiver R48 HiFi, Grundig (Radio-Vertrieb, RVF, Radiowerke):
Bild von Wolfgang Bauer.

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1978/1979 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle Superheterodyne (common)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Receiver R48 HiFi - Grundig Radio-Vertrieb, RVF,
Material Various materials
Shape Book-shelf unit.
Notes 7 UKW-Fixtasten

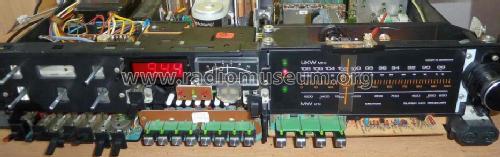

Digitale Frequenz-Anzeige.

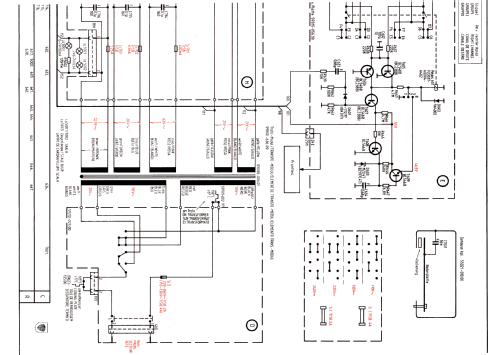

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Wolfgang Bauer. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6061 models, 5286 with images and 4091 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.


Collection of a member from D




Forum contributions about this model
Grundig Radio-: Receiver R48 HiFi
Threads: 2 | Posts: 5
Hits: 1707     Replies: 0
grundig: R48 HiFi; Receiver
Claus Marker
15.Sep.13
  1

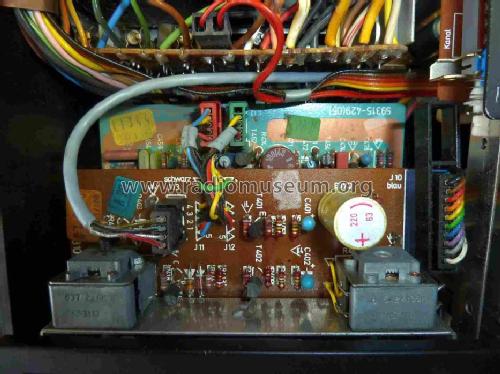

Dank Unterlagen,die mir Johann , bekannt unter "Radiowerkstatt",per PN zukommen ließ,konnte ich den Fehler finden und beseitigen.Defekt war der Tantal Kondensator C 62 im Anzeigemodul.Der Kondensator soll die 5 Volt für IC5 und IC AY-5-8100 sauber halten.




Hits: 2052     Replies: 3
grundig: R48 HiFi; Receiver
Claus Marker
12.Sep.13
  1

Suche Hilfe bei folgendem Fehler,des voll funktionstüchtigen Gerätes: Digital Anzeige der Frequenz und des Kanals wechselt schnell flackernd um 1 Digit.

Georg Richter
16.Sep.13
  2

Damit das Fragezeichen erledigt ist - die Antwort ist hier.

GR

Claus Marker
16.Sep.13
  3

Danke für den Link! Ich habe keine Schreibrechte,konnte daher nicht direkt auf den Beitrag antworten.

Gruß C.Marker

Hans M. Knoll
17.Sep.13
  4

Diese original Werks Unterlagen liegen (mit Dubletten) beim Modell Receiver 48.

knoll


Grundig Radio-: Receiver R48 HiFi
End of forum contributions about this model
