RF 153a Ch= CS150a; Grundig Radio- (ID = 1616154) Radio

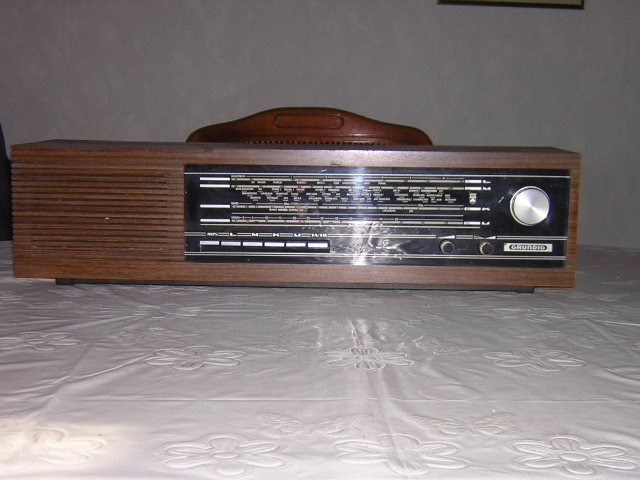

Grundig Radio-: RF 153a Ch= CS150a [Radio] ID = 1616154 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model RF 153a Ch= CS150a, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1971 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 11: BF185 BF184 BF238 BF237 BF194 BF195 BC148 BC181 AC117 AC187 AC188
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 2 W (unknown quality)
from Radiomuseum.org Model: RF 153a Ch= CS150a - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Notes

Der Empfänger RF 153a basiert auf dem Chassis CS 150a. Das Gerät hat Buchsen für TA, TB und für einen Außenlautsprecher.

Source of data -- Original-techn. papers.

Model page created by Wolfgang MICHAEL. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6057 models, 5282 with images and 4090 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.


Collection of a member from D




Forum contributions about this model
Grundig Radio-: RF 153a Ch= CS150a
Threads: 1 | Posts: 2
Hits: 1261     Replies: 1
grundig: RF 153a Ch= CS150a;
Lothar Ohm
24.Feb.14
  1

Hallo Radiofreunde,

dies ist als' Multimeter' meine erste Anfrage .

Es geht um meinen RF 153a, (ich habe ihn heute in meine Sammlung aufgenommen).

Das Radio spielt auf UKW aber beim Sender einstellen gibt es laute Knack-Geräusche!?

Was kann ich machen bzw.ausprobieren ?

Danke für eine Antwort.



Gruß Lothar Ohm

Attachments

Lothar Ohm
25.Feb.14
  2

Hier eine Ergänzung zu meiner Frage vom 24.02.2014:

Ich habe die Chassis ausgebaut und fotografiert, nach meinem Eindruck sind alle Lötstellen und

Verdrahtungen in Ordnung, es wackelt auch nichts! (Die Bilder habe ich in meiner Sammlung ergänzt.)

Ich denke mir jetzt das diese Knackgeräusche (bei Sendereinstellung UKW ) und das die

Wellenbereiche LW/MW/KW nicht einschalten ,(keine Reaktion ), daher kommt, weil die Bedienungs-tasten nicht einrasten ! ?

Wie ich das wieder hinkriege weiß ich noch nicht !

Gerne warte ich auf  Antworten zur Vorgehensweise!

Gruß  ,  Lothar Ohm




Grundig Radio-: RF 153a Ch= CS150a
End of forum contributions about this model
