RTV340 Ch= CS160RF; Grundig Radio- (ID = 35516) Radio
Grundig Radio-: RTV340 Ch= CS160RF [Radio] ID = 35516 933x350
Select picture or schematic to display from thumbnails on the right and click for download.
For model RTV340 Ch= CS160RF, Grundig (Radio-Vertrieb, RVF, Radiowerke):
Bild aus der Grundig Revue 1970/71.

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1969–1971 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 21:
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out 8 W (unknown quality)
from Radiomuseum.org Model: RTV340 Ch= CS160RF - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 550 x 150 x 220 mm / 21.7 x 5.9 x 8.7 inch
Notes Grundig RTV 340 Alltransistor;
Stereo-Steuergerät, Vollstereo, NF-Verstärker mit 2 Endstufen je 4 W (Musik).
Gehäuse: Nussbaum, natur mattiert oder Palisander, mattiert.
Bereiche: FM: 87.5 - 108 MHz, SW: 5.4 - 12.8 MHz, MW-AM: 510 - 1620 kHz, LW: 145 - 350 kHz, DIN Anschlüsse, Stereo Anzeigelampe, Feldstärkeanzeigeinstrument, beleuchtete Skala,
Änderungen in der Serie sowie Version mit 12 FM & 7 AM Kreisen bekannt, 24 W max. Leistungsaufnahme. Das Gerät basiert auf dem Chassis CS160RF.
Net weight (2.2 lb = 1 kg) 6 kg / 13 lb 3.5 oz (13.216 lb)
Price in first year of sale 3'590.00 ATS
External source of data erb
Source of data Handbuch VDRG 1969/1970
Mentioned in Handbuch VDRG 1970/1971

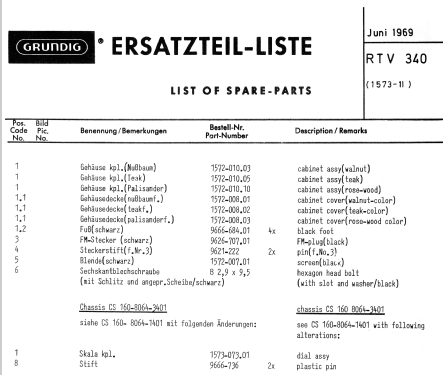

Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6064 models, 5290 with images and 4093 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: RTV340 Ch= CS160RF
Threads: 1 | Posts: 1
Hits: 3661     Replies: 0
grundig: RTV340;
Hilmer Grunert
14.Dec.03
  1 Kurzbeschreibung für den Grundig RTV 340 aus dem Prospekt von 1970/71.
