sono-clock (sonoclock) 500a

Grundig (Radio-Vertrieb, RVF, Radiowerke)

Data
Forum
Pictures
Collections

  • Year
  • 1977
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 73519
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 13
  • Main principle
  • Superheterodyne (common); ZF/IF 10700 kHz
  • Wave bands
  • FM Broadcast Band Only
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Power out
  • 1.5 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: sono-clock 500a - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel with Clock ((Alarm-) Clock Radio).
  • Dimensions (WHD)
  • 165 x 130 x 140 mm / 6.5 x 5.1 x 5.5 inch
  • Notes

  • 3 ICs, 6 Sendertasten.

    Made in Portugal

  • Net weight (2.2 lb = 1 kg)
  • 1.6 kg / 3 lb 8.4 oz (3.524 lb)
  • Source of data
  • -- Original-techn. papers.
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Wolfgang Bauer. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model sono-clock (sonoclock) is part of the collections of the following members.

 Forum

Forum contributions about this model: Grundig Radio-: sono-clock 500a

Threads: 3 | Posts: 10

Befund: Äußerlich sehr guter Zustand.
    Kein Ton. Einstellung von Zeit und Datum nicht möglich.
    Anzeige reagiert auf Knopfdruck aber wirr und uneinheitlich.
    Manchmal kommt dabei auch kurzzeitig ein Ton.
    Auch Ersatz der leeren Stützbatterie änderte nichts.
Fehlerursache: Kapazitästsverlust Elko C203 (2200µF) auf der IC-Platte.

Meine erste Reaktion auf die Bitte eines Bekannten, das Gerät
zu reparieren, war natürlich auch: Lohnt sich nicht, vermutlich
Anzeigemodul defekt, Ersatzteile nicht mehr erhältlich.
Mehr aus Neugier hab ich das Radio dann doch geöffnet und entstaubt.
Da es auch innerlich in sehr gutem Zustand war und die Konstruktion
auch hinsichtlich der Service-Freundlichkeit (bis auf die
prinzipbedingte Enge) überzeugte, machte ich mich auf die Fehlersuche.



Willi Kempter, 22.Nov.22

Weitere Posts (1) zu diesem Thema.

Liebe Museums-Kollegen!

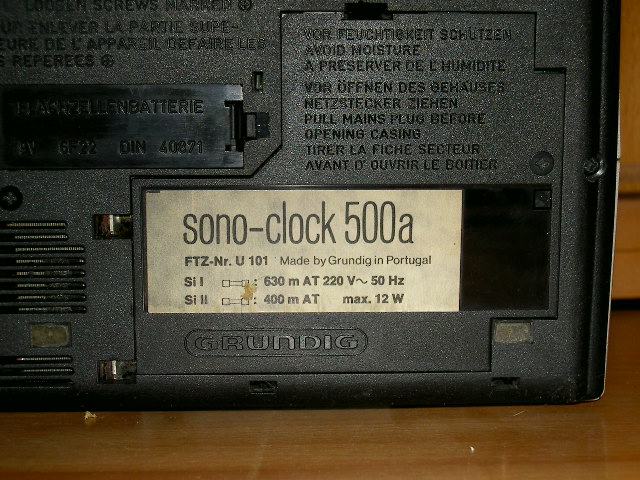

Ich habe einen Radiowecker namens GRUNDIG Sono-Clock 500a in meine Sammlung aufgenommen, doch will ich noch keine Fotos zum bereits von meinem geschätzten Landsmann Wolfgang BAUER gebrachten Modell hochladen, weil auf meinem Gerät am Bodenetikett folgendes zu lesen ist: "Made by Grundig in Portugal". Das Bauer'sche Modell ist aber Grundig-Deutschland zugeordnet.

Wir hatten dieses Thema mit der Fertigung unter deutschem Namen in anderen Ländern erst neulich. Handelt es sich um ein weiteres Modell oder ist dieses Gerät nach letzter Definition ein deutsches?

Herzlichen Dank für die Beantwortung bereits im vorhinein!



Martin Fichtinger

Attachments

Martin Fichtinger, 23.Sep.08

Weitere Posts (5) zu diesem Thema.

Has anyone a manual for this model in English please? I need to know how to set the alarm function.

Thankyou Bob

Bob Balser, 11.Aug.04

Weitere Posts (4) zu diesem Thema.
