SSB-Zusatz Satellit 2000

SSB-Zusatz Satellit 2000 ; Grundig Radio- (ID = 68827) Misc

SSB-Zusatz Satellit 2000 ; Grundig Radio- (ID = 68858) Misc
SSB-Zusatz Satellit 2000 ; Grundig Radio- (ID = 68825) Misc SSB-Zusatz Satellit 2000 ; Grundig Radio- (ID = 202163) Misc
SSB-Zusatz Satellit 2000 ; Grundig Radio- (ID = 202164) Misc SSB-Zusatz Satellit 2000 ; Grundig Radio- (ID = 551118) Misc
SSB-Zusatz Satellit 2000 ; Grundig Radio- (ID = 615369) Misc SSB-Zusatz Satellit 2000 ; Grundig Radio- (ID = 615370) Misc
SSB-Zusatz Satellit 2000 ; Grundig Radio- (ID = 615371) Misc SSB-Zusatz Satellit 2000 ; Grundig Radio- (ID = 651111) Misc
SSB-Zusatz Satellit 2000 ; Grundig Radio- (ID = 651114) Misc SSB-Zusatz Satellit 2000 ; Grundig Radio- (ID = 651115) Misc
Use red slider bar for more.
SSB-Zusatz Satellit 2000 ; Grundig Radio- (ID = 68825) Misc

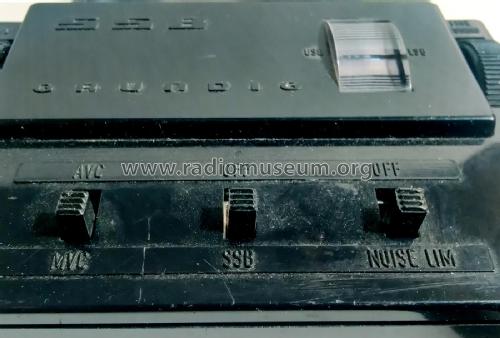

Grundig Radio-: SSB-Zusatz Satellit 2000 [Misc] ID = 68825 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model SSB-Zusatz Satellit 2000, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1973–1979 Category: Miscellaneous (Other, Various) - see notes
Semiconductors (the count is only for transistors) 3: BF241 BF241 BF240
Main principle RF Converter/Adapter (not voltage converter)
Details
Power type and voltage Powered by external power supply or a main unit.
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: SSB-Zusatz Satellit 2000 - Grundig Radio-Vertrieb, RVF,
Material Modern plastics (no Bakelite or Catalin)
Dimensions (WHD) 105 x 30 x 65 mm / 4.1 x 1.2 x 2.6 inch
Notes

Zusatz-BFO für die Satellit-Modelle 2000 und 2100. Der SSB-Zusatz 2000 kann auch in Verbindung mit Satellit 208, 210, 210 Amateur und Satellit 1000 verwendet werden.

Die mittlere Frequenz  des BFO beträgt bei der Benelux- Ausführung 452 KHz.

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Martin Fichtinger. See "Data change" for further contributors.
