Stereocoder SC5
Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Country
- Germany
- Manufacturer / Brand
- Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Year
- 1971/1972
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 199743
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix
Q: Grundig, HF/NF-Generatoten, Katalog 1972
Q: Grundig, HF/NF-Generatoren, Katalog 1972
Grundig SC5 Stereocoder
Grundig SC5 Stereocoder
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 30
- Semiconductors
- SFC2709C BF246 BF247 SN7400 SN7473 BSX20 BC238 BC308 BSX20 BC140 BC160 B40C1000 1N914 ZY5,6 BB105
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Alternating Current supply (AC) / 110; 220 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Stereocoder SC5 - Grundig Radio-Vertrieb, RVF,
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 300 x 113 x 176 mm / 11.8 x 4.4 x 6.9 inch
- Notes
-
Transistoren, Dioden, ICs und Brückengleichrichter sind zum Teil mehrfach vorhanden.
Der Stereocoder SC 5 arbeitet nach dem Pilotfrequenzverfahren.
Er erzeugt einen HF-Träger mit einer Frequenz von 100 MHz der sich manuell um ±1 MHz verstimmen läßt.
Der Träger wird mit einem Stereo-Multiplex-Signal in der Frequenz moduliert (Hub ±75 kHz, 19 kHz-Pilotsignal).
Summen- und Differenzsignal sind wahlweise schaltbar.
Intern werden drei NF-Frequenzen von 100, 1000 und 5000 Hz zur Verfügung gestellt, der Coder kann aber auch über externe Signalquellen im Frequenzbereich von 100 Hz bis 12 kHz moduliert werden.
Das Ausgangssignal kann über eine BNC-Buchse entnommen werden. Die maximale Ausgangsspannung beträgt ca. 50 mV an 60 Ω und kann über den eingebauten Abschwächer von 0 ... ≥60 dB gedämpft werden.Preisangabe gemäß Grundig Messgeräte-Preisliste April 1973 (netto).
Fuse: 220 V / 80 mAT or 110 V / 125 mAT.
- Net weight (2.2 lb = 1 kg)
- 3.250 kg / 7 lb 2.5 oz (7.159 lb)
- Price in first year of sale
- 735.00 DM
- Mentioned in
- Funk-Technik (FT) (11/1971, S. 414 / Neuvorstellung, Messe Hannover)

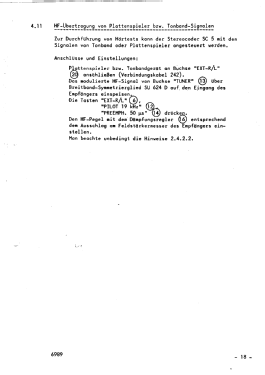

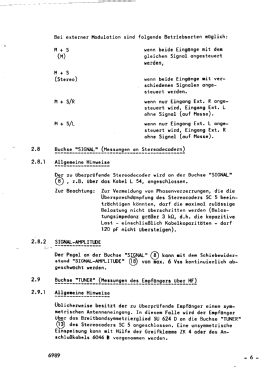

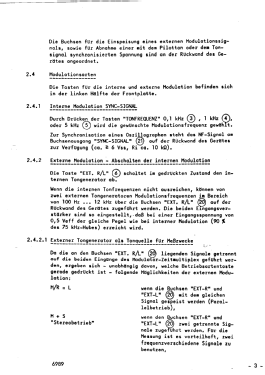

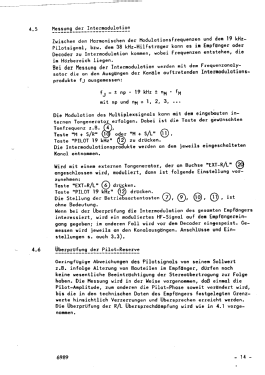

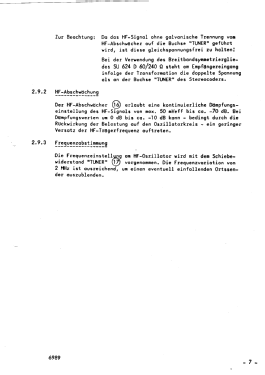

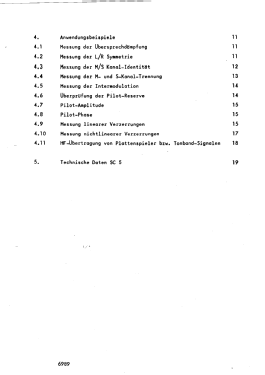

| Grundig Manual SC5 | 4341 KB |
