Transistor-Boy 57

Transistor-Boy 57; Grundig Radio- (ID = 33083) Radio

Transistor-Boy 57; Grundig Radio- (ID = 12527) Radio

Transistor-Boy 57; Grundig Radio- (ID = 33082) Radio
Transistor-Boy 57; Grundig Radio- (ID = 329691) Radio Transistor-Boy 57; Grundig Radio- (ID = 329693) Radio
Transistor-Boy 57; Grundig Radio- (ID = 329692) Radio Transistor-Boy 57; Grundig Radio- (ID = 329690) Radio
Transistor-Boy 57; Grundig Radio- (ID = 329694) Radio Transistor-Boy 57; Grundig Radio- (ID = 329695) Radio
Transistor-Boy 57; Grundig Radio- (ID = 329696) Radio Transistor-Boy 57; Grundig Radio- (ID = 329697) Radio
Transistor-Boy 57; Grundig Radio- (ID = 2477954) Radio Transistor-Boy 57; Grundig Radio- (ID = 2477955) Radio
Use red slider bar for more.
Transistor-Boy 57; Grundig Radio- (ID = 329691) Radio
Grundig Radio-: Transistor-Boy 57 [Radio] ID = 329691 836x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Transistor-Boy 57, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1957/1958 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: DK96 DF96 DAF96 DF97
Semiconductors (the count is only for transistors) 3: OC72 OC72 OC76 OA85 E14C350
Main principle Superheterodyne (common); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Line / Batteries (any type) / 110; 125; 220 / 6 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 0.2 W (unknown quality)
from Radiomuseum.org Model: Transistor-Boy 57 - Grundig Radio-Vertrieb, RVF,
Material Plastics (no bakelite or catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 260 x 190 x 90 mm / 10.2 x 7.5 x 3.5 inch
Notes Grundig Transistor-Boy 57 ist ein hybrid-bestücktes Radio. Anodenspannung für die Röhren wird über Spannungswandler (Transistor OC76) erzeugt.
Siehe auch Export-Modell Transistor-Boy 57E mit 3x KW (90...13m) und MW.
Net weight (2.2 lb = 1 kg) 2.8 kg / 6 lb 2.7 oz (6.167 lb)
Price in first year of sale 238.00 DM
Source of data HdB d.Rdf-& Ferns-GrH 1957/58 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange Schaltungen der Funkindustrie, Buch 4
Literature/Schematics (1) -- Original-techn. papers. (Grundig Reparaturhelfer, Fertigungssaison 1957)


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6076 models, 5299 with images and 4093 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Transistor-Boy 57
Threads: 3 | Posts: 6
Hits: 434     Replies: 1
grundig: Welches Modell?
Gerhard Hoffmann
25.Feb.21
  1

Dieses Modell war in einem sehr schlechten Zustand. Ist es wirklich ein Transistor-Boy 57?

Es gibt einige Auffälligkeiten:

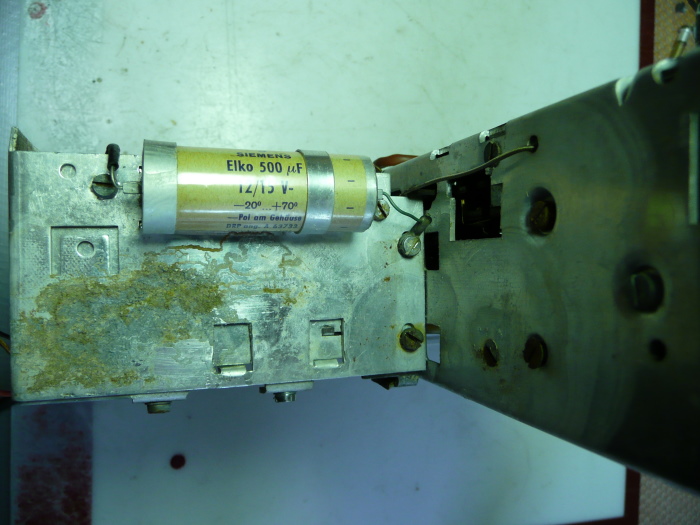

Der Accu, Aufschrift nicht mehr sichtbar.                                                                                                        Eine andere Skala.                                                                                                                                        Es gibt nur einen Gleichrichter E14 C350.                                                                                                    Nur der Lade-Elko 500µF 12/15V vorhanden.                                                                                              Statt DF97 war eine DC96 eingesteckt.

Gibt es für diese Version auch einen Schaltplan?

Das Gerät gibt noch keinen Mucks von sich.

Ich bin für jede Hilfe dankbar!

Gerhard Hoffmann

Attachments

Gerhard Hoffmann
27.Feb.21
  2

Hat sich erledigt. Ein netter Sammlerkollege hat mich informiert, mein Modell ist der Transistor-Boy L.

Gerhard Hoffmann


Hits: 1549     Replies: 0
grundig: 57; Transistor-Boy
Bernd Schmitz
01.Oct.08
  1

Nachtrag zu meiner Info vom 23.09.2008.

Das Gerät konnte nach erfolgter Restauration nun getestet werden.Es hat gegenüber der normalen Version statt 3 nun 4 Wellenbereiche=3x Kurzwelle und 1x Mittelwelle.Der Mittelwellenbereich ist eingeschaltet,wenn alle Tasten oben sind.Es wäre nun schön,wenn ein Grundig-Spezialist mir etwas über diese Variante sagen könnte.Leider ist eine Typenbezeichnung aussen,wie innen nicht vorhanden.


Hits: 2099     Replies: 2
grundig: 57; Transistor-Boy
Bernd Schmitz
23.Sep.08
  1

Habe ein Grundig Gerät,das alle Merkmale des Transistor Boy 57 hat.Einziges Unterscheidungsmerkmal ist die Skalenbeschriftung mit den Empfangsbereichen.Dort stehen keine Sendernamen,sondern nur die Bezeichnungen unter röm.1= 200-550,45-90,röm.2 =24-44,und röm.3 =14-22 .Es sollen wohl Meterangaben sein?Ein Hinweisaufkleber für den Batteriebetrieb im inneren des Gerätes ist ausschliesslich in Englisch.Handelt es sich hier evtl.um eine Exportversion?Vielleicht kann mir ein Grundig-Kenner darüber Auskunft erteilen.

Bernhard Nagel
02.Oct.08
  2

Dieser Transistor-Boy 57 ist wohl eine Exportausführung, die hier im RMorg noch nicht geführt wird. Bitte legen Sie dieses Modell neu an, mit der Variante Export.

Hans M. Knoll
02.Oct.08
  3

Das Gerät heisst: "Transistor-Boy 57E"

knoll


Grundig Radio-: Transistor-Boy 57
End of forum contributions about this model
