• Paese
• Germania

• Produttore / Marca
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Anno
• 1980 ??

• Categoria
• Registratore audio/video e/o riproduttore

• Radiomuseum.org ID
• 163559

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• A semiconduttori.

• Semiconduttori

• Principio generale
• Supereterodina (in generale)

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Particolarità
• Videoregistratore (nastro)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 220 Volt

• Altoparlante
• - Per cuffie o amplificatori esterni

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: Video 2x4 plus 770 - Grundig Radio-Vertrieb, RVF,

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Annotazioni

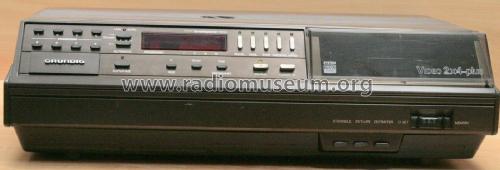

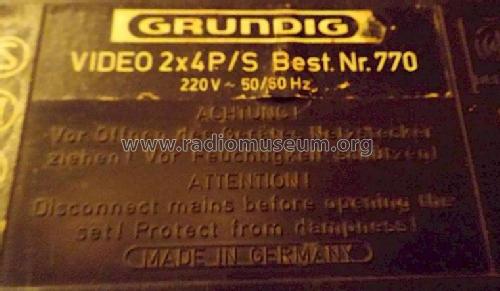

• Grundig Video 2x4 plus, Bestellnummer: 770;
  System Video 2000 PAL, mit DTF Funktion, elektronischer CCIR B/G VHF & UHF Tuner.

  GRUNDIG • TECHNISCHE INFORMATIONEN 6/1980:
  Der neue Video-Recorder 2x4 PLUS,  der gegenüber der Standard-Version Zusatzfunktionen wie Zeitlupe, Zeitraffer und Standbildwiedergabe aufweist.
  Dabei wird weitestgehend auf die Beschreibungen der TI 3/80 zurückgegriffen, in welchen schon im Beitrag "Das Band-Kopfservo- und Spurnachführungssystem im Video 2x4' auf diese Möglichkeiten hingewiesen wurde.
  Durch konsequente Weiterentwicklung des DTF-Systems für den Video 2x4 PLUS werden die Zusatzfunktionen störzonenfrei wiedergegeben.
  Die Bandtransportgeschwindigkeit wurde für die Zeitlupenwiedergabe gedrittelt, so daß alle Vorgänge mit einem Drittel der normalen Geschwindigkeit ablaufen. Für die Zeitrafferwiedergabe wurde die Bandtransportgeschwindigkeit verdrefacht. Alle Vorgänge laufen somit in einem Drittel der normalen Zeitdauer ab.

  Zur Bedienung dieser Zusatzfunktionen (Features) wurden an der Frontseite, unterhalb des Cassettenschachtes, drei sich gegenseitig und einzeln auslösende Drucktasten angeordnet.

  Da keinerlei Änderungen an der Auf-zeichnungsgeometrie (Spurbild) vorgenommen wurden, ist die vollständige Kompatibilität zum VIDEO 2x4 und allen Recordern nach dem System VIDEO 2000 anderer Hersteller voll gewährleistet.

• Bibliografia
• (D) Grundig Service Technisches Jahrbuch 1992

• Autore
• Modello inviato da un iscritto da A. Utilizzare "Proponi modifica" per inviare ulteriori dati.
