Tonbandgerät-Chassis LW5

Gülle & Piniek, G P Tonbandgerät Berlin; Berlin-Köpenick (Ostd.)

Data
Forum
Pictures
Collections

  • Year
  • 1954
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 289313

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Tape Recorder
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Tonbandgerät-Chassis LW5 - Gülle & Piniek, G P Tonbandger
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 630 x 230 x 470 mm / 24.8 x 9.1 x 18.5 inch
  • Notes

  • Das Tonbandgerät Lw-5 mit 3 Motoren und 3 Köpfen (Löschkopf, Aufsprechkopf, Wiedergabe/Mithör-Tonkopf) ist in Zusammenarbeit mit H. Feeser, Berlin-Köpenick, entstanden.

    Bandgeschwindigkeit: 38,1 cm/sek
    Frequenzbereich: 30 ... 12000 Hz ± 2 dB
    Aufsprechspannung: etwa 30 V
    Ausgangsspannung: 3 V an 100 kΩ

    Einbau Chassis, auch verwendet in Schatulle LW5 und Koffer LW5.

    Bisher sind die folgenden Chassis / Typen-Varianten bekannt.

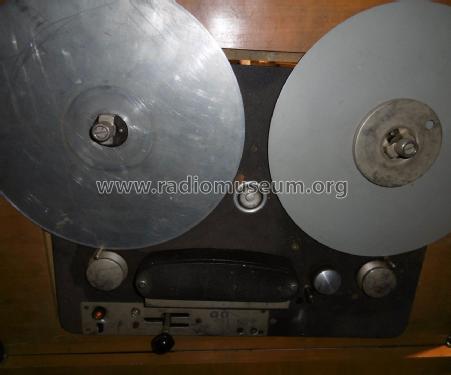

    • LW5-478 (mögl. in Schatulle)

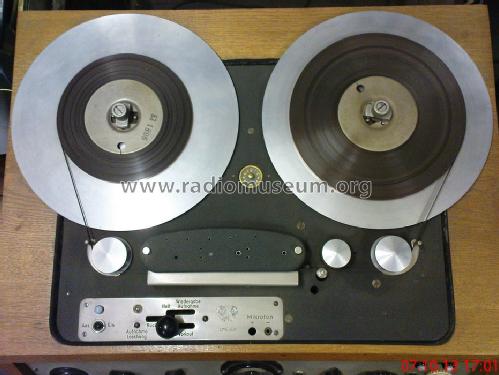

    • LW5-546 (Koffer)
    • LW5-620 (Einbau-Chassis)
    • LW5-654 (Schatulle)

    Alle diese Chassis-Versionen können nach derz. Erkenntnis wahlfrei in Kombinations-Geräten (Radios mit TB, Schränke), Koffern oder Schatullen eingebaut gewesen sein.

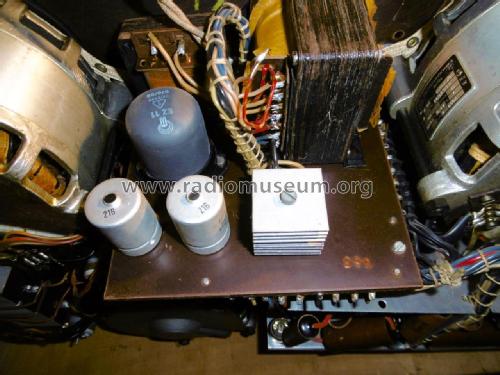

    Erwähnte Röhrenbestückung lt. Funk-Technik 1954, bei späteren Modellen kann die Bestückung abweichen (z.B. EM11, hier als "Alternative" genannt).

    Falls Unterlagen hierzu gefunden werden, bitte neue Modelle anlegen und hier verlinken.

  • Net weight (2.2 lb = 1 kg)
  • 30 kg / 66 lb 1.3 oz (66.079 lb)
  • Author
  • Model page created by Wolfgang Lill. See "Data change" for further contributors.
