Rettungsbootanlage SM 108 KD2a

Hagenuk (N&K), Hanseatische App.bau-Ges., Neufeldt & Kuhnke, Nordmark

Data
Forum
Pictures
Collections

  • Year
  • 1955 ??
  • Category
  • Commercial Transmitter & Receiver (TRX not Amateur)
  • Radiomuseum.org ID
  • 247042

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • Superhet and TRF, very rare principle; ZF/IF 500 kHz; 1 AF stage(s); something special ? Please give information (notes)
  • Wave bands
  • Broadcast and Short Wave (SW).
  • Details
  • Radio with other functions
  • Power type and voltage
  • Solar- and/or muscle driven, also addl. power jack possible / 6,3 & 325 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Rettungsbootanlage SM 108 KD2a - Hagenuk N&K, Hanseatische App.
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 585 x 260 x 345 mm / 23 x 10.2 x 13.6 inch
  • Notes

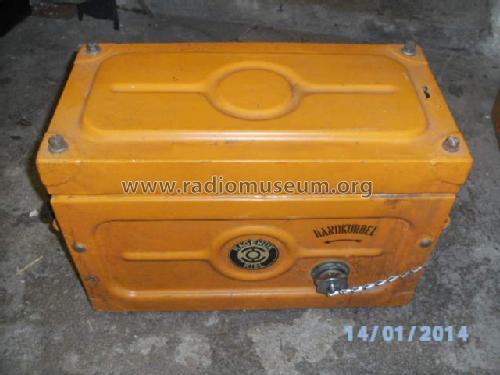

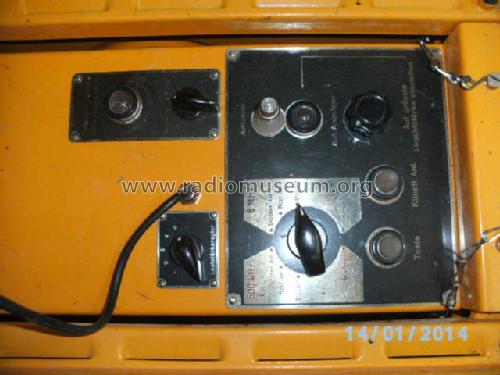

  • Wasserdichter Sende-Empfänger mit eingebautem Kurbelgenerator. Seefunkgerät Klasse II.

     Senden und Empfangen auf 500 kHz oder 8364 kHz,

    Sendearten A1 und A2, Oszillator ist quarzgesteuert.

    Empfänger:
    Bei 500 kHz: 3 1/2 Röhren Geradeausempfänger mit 2 HF-Stufen, 1 Germaniumdetektor
    und 1 Endröhre.

    Bei 8 MHz: 3 1/2 Röhren Superhet mit 1 Mischröhre, 1 ZF-Röhre, Germaniumdetektor
    und 1 Endröhre, die auch als Telegrafieüberlagerer verwendet wird (Doppelröhre).

  • Net weight (2.2 lb = 1 kg)
  • 27 kg / 59 lb 7.5 oz (59.471 lb)
  • Mentioned in
  • -- Original-techn. papers.
  • Author
  • Model page created by August Weidenholzer. See "Data change" for further contributors.
