Elavi 12

Elavi 12; Hartmann & Braun AG; (ID = 410698) Equipment Elavi 12; Hartmann & Braun AG; (ID = 410699) Equipment
Elavi 12; Hartmann & Braun AG; (ID = 410700) Equipment Elavi 12; Hartmann & Braun AG; (ID = 1010126) Equipment
Elavi 12; Hartmann & Braun AG; (ID = 1293584) Equipment
Use red slider bar for more.
Elavi 12; Hartmann & Braun AG; (ID = 410698) Equipment

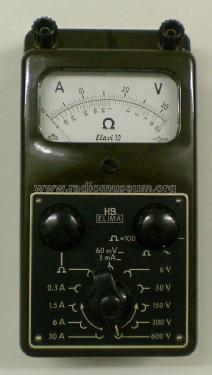

Hartmann & Braun AG;: Elavi 12 [Equipment] ID = 410698 396x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Elavi 12, Hartmann & Braun AG; Frankfurt

Country:  Germany
Manufacturer / Brand:  Hartmann & Braun AG; Frankfurt
Brand

Elima
Year: 1957 ?? Category: Service- or Lab Equipment
Wave bands - without
Details
Power type and voltage Dry Batteries / 1,5 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Elavi 12 - Hartmann & Braun AG; Frankfurt
Material Bakelite case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 100 x 70 x 190 mm / 3.9 x 2.8 x 7.5 inch
Notes U/I/R-Vielfachinstrument für Gleich- und Wechselstrom.
Messbereiche: U DC: 600, 300, 150, 30, 6 V, 30 mV; U AC: 600, 300, 150, 30, 6 V, 30 mV; I DC: 30, 6, 1,5, 0,3 A, 3 mA; I AC: 30, 6, 1,5, 0,3 A, 3 mA; Widerstand: R ×1, R ×100
Besonderheit: Zweiknopf-Bedienung, da der Haupt-Drehschalter nicht alle Schaltfunktionen übernehmen kann. Anzeige ohne Spiegel, mit nur einer Skala für Gleich- Wechsel- und Widerstandsgrößen; Innenwiderstand 330 Ohm/V; Genauigkeit: 2,5 %; 1,5 V Batterie für Widerstandsmessung.
Net weight (2.2 lb = 1 kg) 1 kg / 2 lb 3.2 oz (2.203 lb)
Price in first year of sale 138.00 DM
External source of data eigene Sammlung

Model page created by Hans-Dieter Haase † 5.2.18. See "Data change" for further contributors.



All listed radios etc. from Hartmann & Braun AG; Frankfurt
Here you find 191 models, 183 with images and 40 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Hartmann & Braun AG;: Elavi 12
Threads: 1 | Posts: 1
Hits: 1032     Replies: 0
hartmann: 12; Elavi
Adalbert Gebhart
24.Oct.15
  1

Bei der Reparatur eines Elavi 12 fiel mir erst beim zweiten Hinsehen eine Besonderheit auf:

Die Skala für die Widerstandsmessung hat die Null links und "Unendlich" rechts.

Bei allen anderen analogen Ohm-Metern die mir bisher untergekommen sind, war es umgekehrt: Null bei Vollausschlag  des Drehspulintruments.

Das ergibt sich aus der einfachsten Schaltung 1, bei der der Strom durch den unbekannten Widerstand gemessen wird, und der ist bei unendlichem Widerstand Null.

Beim Elavi 12 hat man offenbar die Schaltung 2 verwendet. Damit entspricht die Anzeige der Erwartung, dass der Messwert grösser wird, wenn der Zeiger nach rechts ausschlägt.
