Inkavi 2 var 2

Hartmann & Braun AG; Frankfurt

Data
Forum
Pictures
Collections

  • Year
  • 1970 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 79314
    • Brand: Elima

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 5
  • Semiconductors
  • Wave bands
  • - without
  • Power type and voltage
  • Dry Batteries / C: 3 x 1,5 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Inkavi 2 [var 2] - Hartmann & Braun AG; Frankfurt
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 112 x 88 x 220 mm / 4.4 x 3.5 x 8.7 inch
  • Notes

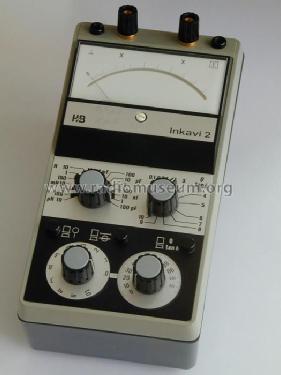

  • Hartmann & Braun Inkavi 2 ist eine L/C-Messbrücke.
    Messbereiche: Kapazität 1 pF - 1,1 mF, Induktivität 0,1 µH - 110 H, Gütemessung.

    Gegenüber Inkavi 2 Variante 1 keine Einstellmöglichkeit der Anzeigeempfindlichkeit.

    Transistor Ts1 wird in den Schaltplänen als NPN-Transistor dargestellt, es müsste  schaltungstechnisch jedoch ein PNP-Typ zur Anwendung kommen.

  • Net weight (2.2 lb = 1 kg)
  • 1 kg / 2 lb 3.2 oz (2.203 lb)
  • Price in first year of sale
  • 760.00 DM
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Mentioned in
  • -- Original-techn. papers.
  • Author
  • Model page created by a member from D. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Inkavi is part of the collections of the following members.

     Forum

    Forum contributions about this model: Hartmann & Braun AG;: Inkavi 2

    Threads: 1 | Posts: 2

    Wer kann helfen?
    Ich habe ein Inkavi 2 von Hartmann&Braun. Da hat sich bei mir der Rotor 1 (Schalter 2 = Meßbereiche L und C) gegen die Achse verdreht. Ich muß Ihn mit der genormten Rotorstellung (auf der Platine) synchronisieren! Eine Zuordnung Rotorstellung 1 und zugehöriger Meßbereich ist erforderlich! Vielleicht weis ja jemand von Ihnen wie der Meßbereich zur Rotorstellung zu wählen ist ? Es gibt keinerlei Anschläge am Schalter 2. Aus der Betriebsanleitung von 1974, die ich ja habe, kann ich das Gewünschte nicht ableiten!
    Dank für Ihre Bemühungen!
    Manfred Wedekind

    Manfred Wedekind, 21.Dec.06

    Weitere Posts (2) zu diesem Thema.
