Donauland UKW MW/UKW neu

Donauland UKW ; HEA; Wien (ID = 58380) Radio
Donauland UKW ; HEA; Wien (ID = 111773) Radio Donauland UKW ; HEA; Wien (ID = 111775) Radio

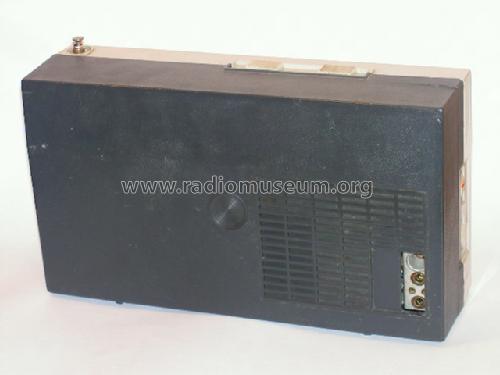

Donauland UKW ; HEA; Wien (ID = 111776) Radio Donauland UKW ; HEA; Wien (ID = 109907) Radio
Donauland UKW ; HEA; Wien (ID = 123880) Radio Donauland UKW ; HEA; Wien (ID = 204178) Radio

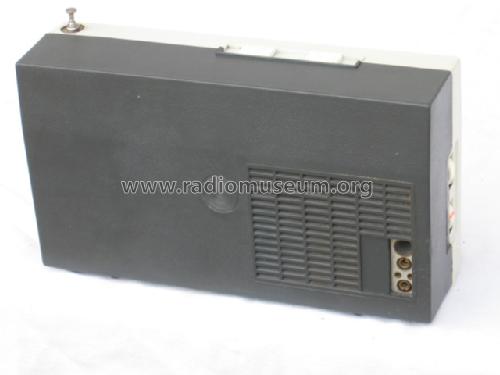

Donauland UKW ; HEA; Wien (ID = 302278) Radio Donauland UKW ; HEA; Wien (ID = 123881) Radio

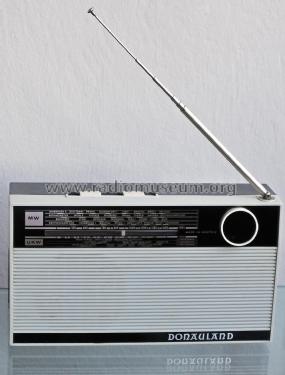

Donauland UKW ; HEA; Wien (ID = 2153325) Radio Donauland UKW ; HEA; Wien (ID = 2153326) Radio
Use red slider bar for more.

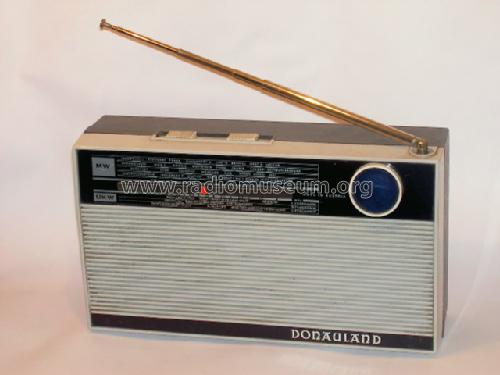

Donauland UKW ; HEA; Wien (ID = 111773) Radio
HEA; Wien: Donauland UKW [Radio] ID = 111773 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model Donauland UKW MW/UKW neu, HEA; Wien

Country:  Austria
Manufacturer / Brand:  HEA; Wien
Year: 1964 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9: AF126 AF126 AF126 AF121 AF125 AC125 AC125 AC127 AC132
Main principle Super-Heterodyne (Super in general)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Dry Batteries / 2 × 4,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 1 W (unknown quality)
from Radiomuseum.org Model: Donauland UKW [MW/UKW neu] - HEA; Wien
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 250 x 140 x 72 mm / 9.8 x 5.5 x 2.8 inch
Notes Frequenzbereich: MW 550...1600 kHz; UKW 88...104 MHz. Skala mit Ländernamen. Phonoeingang. Anschluß für Autoradio. 7 tlg. schwenkbare Teleskopantenne (80 cm). Ferrit-Rundstab (14 cm). Gerät ohne Tragegriff.
Net weight (2.2 lb = 1 kg) 1.1 kg / 2 lb 6.8 oz (2.423 lb)
Collectors' prices
Source of data Radiokatalog Band 2, Ernst Erb

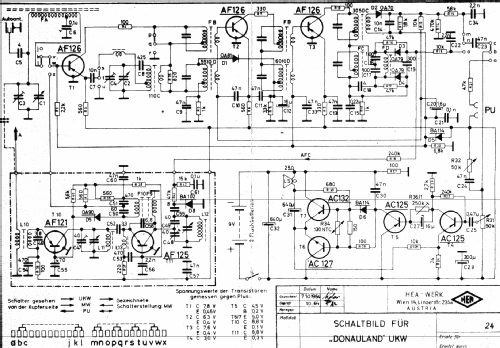

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Gerhard Heigl. See "Data change" for further contributors.



All listed radios etc. from HEA; Wien
Here you find 194 models, 137 with images and 158 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
HEA; Wien: Donauland UKW
Threads: 1 | Posts: 1
Hits: 817     Replies: 0
hea: Nicht ganz baugleich mit dem Tyrol B ...
Wolfgang Grafeneder
01.Sep.16
  1

... den letzterer hat einen LW-Teil.

Auch der Drehko hat eine unterschiedliche Übersetzung, wie ich bei einem Tauschversuch leidvoll feststellen musste.

LG

W. Grafeneder
