• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Heathkit (Brand), Heath Co.; Benton Harbor (MI)

• Anno
• 1949 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 44186

• • alternative name: Heath Company

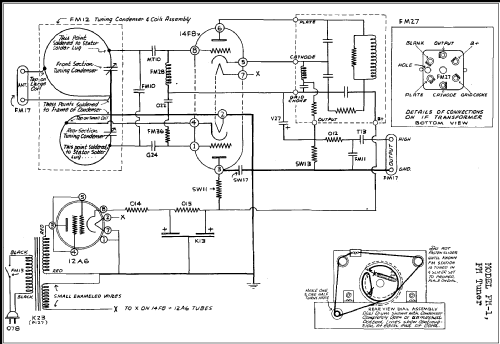

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 2

• Valvole
• 14F8 12A6

• Principio generale
• Ricevitori speciali; ZF/IF 21750 kHz; Apparecchiatura speciale (descrivere nelle note)

• N. di circuiti accordati
• 3 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Solo modulazione di frequenza (FM)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110 Volt

• Altoparlante
• - Per cuffie o amplificatori esterni

• Materiali
• Mobile di metallo

• Radiomuseum.org
• Modello: FM Tuner FM-1 - Heathkit Brand, Heath Co.;

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Annotazioni

• Fremodyne receiver (superregenerative superhet).

• Fonte esterna dei dati
• Ernst Erb

• Riferimenti schemi
• Rider's Perpetual, Volume 20 covering 1950

• Altri modelli

• In questo link sono elencati 713 modelli, di cui 697 con immagini e 503 con schemi.
